Отправлено: 06.04.10 15:21. Заголовок: Тиски художника-оружейника, универсальные....
В этой теме будут обсуждаться вопросы по поводу всяких "приблуд" и "бней"! (S.G.)
|
 |

|
|
Ответов - 278
, стр:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
All
[только новые]
|
|
|
Отправлено: 09.07.11 15:27. Заголовок: http://shot.photo.qi..
 Сия железяка "гравицапа" на днях отправится к Илье "Кузнецу" ... |
|
|
|
|
| |
Сообщение: 2
Зарегистрирован: 19.09.14
Репутация:
0
|
|
Отправлено: 19.09.14 22:38. Заголовок: Мастер Виля ,Здравст..
Мастер Виля ,Здравствуйте !Хотелось бы узнать есть ли у вас в продаже ваши тиски и в какую они цену ?
|
|
|
|
|
| |
Сообщение: 1
Зарегистрирован: 19.09.14
Репутация:
0
|
|
Отправлено: 19.09.14 22:38. Заголовок: Мастер Виля ,Здравст..
Мастер Виля ,Здравствуйте !Хотелось бы узнать есть ли у вас в продаже ваши тиски и в какую они цену ?
|
|
|
|
Отправлено: 20.09.14 05:29. Заголовок: ingvar999 пишет: Хо..
ingvar999 пишет: | цитата: | | Хотелось бы узнать есть ли у вас в продаже ваши тиски |
|
Сейчас нет, и врядли появятся... |
|
|
|
Отправлено: 06.04.10 15:29. Заголовок: Всем привет! Давно н..
Всем привет!
|
|
|
|
Отправлено: 06.04.10 15:34. Заголовок: Представляю вашему ..
Представляю вашему вниманию тиски художника-оружейника, универсальные.
Тиски состоят из:
1. Собственно тиски с возможностью вращения в горизонтальной плоскости.
2. Основание с возможностью наклона относительно вертикальной оси.
3. Кулачки классические со сменными губками, себе губки я сделал из толстой фанеры.
4. Кулачки для крепления клинка в горизонтальном положении – чеканка, гравировка, всечка….
5. Кулачки для крепления клинка в вертикальном положении – выпиловка, пропиловка….
6. Кулачки для крепления шкатулок, панно – резьба, инкрустация…
7. Устройство для закрепления ножен - резьба, инкрустация…
8. Устройство для закрепления на оправке гард, наверший, обоймиц. Позволяет вращать деталь и в вертикальной плоскости – гравировка, чеканка, всечка….
9. Устройство для закрепления рукояток ножей на специальной шаровой оправке. Рукоятки могут иметь самую разнообразную геометрию, ось не всегда чётко выражена поэтому и крепление шаровое. Также позволяет без проблем вращать рукоятку и в вертикальной плоскости – резьба, инкрустация, скримшоу…
10. К позициям № 8 и 9 прилагается регулируемый по высоте «столик» - плоский упор для рук, круг диаметром 20- 25 см. , находящийся в плоскости детали или ниже на несколько сантиметров, кому как удобней работать.
И так, собственно тиски с возможностью вращения в горизонтальной плоскости.
Тиски имеют фиксатор сделанный таким образом, что позволяют производить вращение одной рукой, - нажимаем на фиксатор ребром ладони и пальцами вращаем в нужную сторону, или левой рукой давим фиксатор, а правой вращаем, или наоборот, или добавляем педаль, ногой давим - руками вращаем, но функция с педалью доступна, если не используется позиция № 2.
Детали ножей часто имеют сложную геометрию, поэтому тиски имеют возможность зажимать деталь с конусностью 0 – 10 градусов, при большей конусности деталь может иметь тенденцию к «выскальзыванию», поэтому предусмотрены упоры, которые одновременно выполняют функцию № 7.
|
|
|
|
|
| |
Сообщение: 155
Зарегистрирован: 19.06.09
Откуда: Россия
Репутация:
1
|
|
Отправлено: 06.04.10 17:12. Заголовок: http://jpe.ru/1/big/..
.. все работает вроде бы ждем-с..  |
|
|
|
Отправлено: 06.04.10 17:55. Заголовок: Мастер Виля Привет...
Мастер Виля Привет. Да, давненько не захаживал. Тиски - КЛАСС. Краснознаменные, Военно=морские тиски. Ураган. Осмыслю, задам вопросы.
|
|
|
|
Отправлено: 06.04.10 17:56. Заголовок: http://jpe.ru/1/big/..
Особенность тисков в том что один кулачок может вращаться вокруг своей оси плюс минус 10 градусов, таким образом можно без проблем зажимать деталь имеющую конусность...
Ноу нау, а мы не хуже ихних тиски делать могём!
|
|
|
|
Отправлено: 06.04.10 22:41. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | Особенность тисков в том что один кулачок может вращаться вокруг своей оси плюс минус 10 градусов, таким образом можно без проблем зажимать деталь имеющую конусность... |
|
Это достигается с помощью двух винтовых передач? Если "да: "Они работают в противоход? Какова величина резьбы? Получается, что кулачки "скользят" по направляющим (в пазах), если имеют возможность слегка поворачиваться? Если так, то посадка должна быть на высоте (скользящая), а сам кулачок с необходимой твёрдостью. Т.е. с этими моментами как обстоят дела? К тому же усилия зажима стальной детели - серьёзные(!) не зря же на тисках применяют центровой винт, а не два параллельных. Их после нескольких "хороших" зажимов не перекосит в полное несхождение по параллели? И как следствие к трам-тарарам всех тисок. Мастер Виля, у меня вопросов уже много (задал только относящиеся к этому фото)... Но даже не задавая их - ВОСХИЩЁН твоей работой!!! Вот уж действительно - "ГРАВИЦАПА", лучше GenMaster а не скажешь! |
|
|
|
Отправлено: 07.04.10 07:33. Заголовок: Sem , вот и я о начи..
Sem , вот и я о начинке думаю. Мяса то полезного много, а как с чудесами? Мне видится дисбаланс, слабенкие тисочки в мощной станине; это же все будет и под ударной нагрузкой, и стягивание и перекосы. Граверные тиски и то закусывают, а там резьба не в пример.
|
|
|
|
|
|
Отправлено: 07.04.10 16:51. Заголовок: putnic пишет: Мяса..
putnic пишет: | цитата: | | Мяса то полезного много, а как с чудесами? Мне видится дисбаланс, слабенкие тисочки в мощной станине; это же все будет и под ударной нагрузкой, и стягивание и перекосы. Граверные тиски и то закусывают, а там резьба не в пример. |
|
Да, Андрей слабенькие в мощном, просто сделал из того что было для проверки самого принципа работы такой системы, если принцип себя оправдает как размер деталей так и другие моменты будут исправлены. Что касается стягивания перекосов и закусывания, при любом усилии затягивания тисков, даже в этом варианте их не перекосит и не закусит. Жаль что мы так далеко и Вы не можете посмотреть и пощупать всё это руками, так что просто поверте мне на слово.... |
|
|
|
Отправлено: 08.04.10 03:26. Заголовок: Мастер Виля :sm36: ..
Мастер Виля  Даешь самые крутые тиски!Это наш ответ Чемберлену!?  Пока народ раскачивается,задает вопросы,сомневается...Я тихо,как настоящий кабардос, резко выбрасываю правую руку в верхс криком,нет...с воплем -Чур я первый! Я без колебаний хочу себе такие!А в том, что они будут классными, ни на сек. не сомневаюсь Работу и класс мастера видно!
|
|
|
|
Отправлено: 06.04.10 18:03. Заголовок: Геннадий Дмитриевич,..
Геннадий Дмитриевич, спасибо! Ваша похвала дорогого стоит. Тиски ещё в разработке и доработке. Я хотел их зделать именно для нас, для удобства работы, ещё не все прибамбасы готовы, критика и обсуждения приветствуются, всё будет учтено и реализовано.....
|
|
|
|
|
| |
Сообщение: 156
Зарегистрирован: 19.06.09
Откуда: Россия
Репутация:
1
|
|
Отправлено: 06.04.10 18:09. Заголовок: Мастер Виля понимаю ..
Мастер Виля понимаю что еще не все изображения здесь,но не удержусь никак от вопроса..а как-же резьба? разве она не будет портиться от перекоса?! или как это сделано??
|
|
|
|
Отправлено: 06.04.10 18:19. Заголовок: Serg пишет: Мастер ..
Serg пишет: | цитата: | | Мастер Виля понимаю что еще не все изображения здесь,но не удержусь никак от вопроса..а как-же резьба? разве она не будет портиться от перекоса?! или как это сделано?? |
|
Серж, я не совсем мастер оружейник, а скорей механик и токарь профессионал, гарантия 100 лет на данную конструкцию. И я собираюсь патент оформить, на данную конструкцию..... |
|
|
|
Отправлено: 06.04.10 18:15. Заголовок: http://jpe.ru/1/big/..
Вот ещё одна функция, - гравировка всечка вставка.
|
|
|
|
Отправлено: 06.04.10 18:42. Заголовок: http://jpe.ru/1/big/..
Вот ещё одна функция. пропиловка, выпиловка
|
|
|
|
Отправлено: 06.04.10 18:49. Заголовок: http://jpe.ru/1/big/..
А вот взял и пальцем поднял за заготовку. Вес тисков в таком виде 18 кг. и заготовка зажата очень нежно, но прочно и намертво....
|
|
|
|
Отправлено: 06.04.10 18:58. Заголовок: Кстати, этот клинок ..
Кстати, этот клинок исделан из стали которую нам подарил Яков, спасибо ему!
Ковали в Питере, кто ковал не знаю, но думаю Игорь подскажет.......
|
|
|
|
Отправлено: 07.04.10 21:50. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | Ковали в Питере, кто ковал не знаю, но думаю Игорь подскажет....... |
|
Ковал Владимир Иванов, обтачивал Константин Гулла. Мастер Виля, можешь потом вписать их имена в паспорт, как закончишь работу. Им будет приятно. И Якова не забудь - "поставка металла - Аляска, США, Я.Погребински"  |
|
|
|
|
|
Отправлено: 06.04.10 19:12. Заголовок: http://jpe.ru/1/big/..
Переворачиваем уголки и зажимаем легко и просто заготовку любой невероятной формы.....
|
|
|
|
Отправлено: 06.04.10 19:35. Заголовок: Мастер Виля Ку! Слу..
Мастер Виля Ку! Слушай, ты не токарь, ты фокусник. Нет, это не тиски - это "ГРАВИЦАПА" Еще раз "Ку!" У меня пока даже нет вопросов.
|
|
|
|
|
| |
Сообщение: 157
Зарегистрирован: 19.06.09
Откуда: Россия
Репутация:
1
|
|
Отправлено: 06.04.10 19:22. Заголовок: :sm36: ..
|
|
|
|
Отправлено: 06.04.10 19:43. Заголовок: Ещё раз спасибо Генн..
Ещё раз спасибо Геннадий Дмитприевич! Цель моя, как и Гильдии, - исделать лучшее в мире, и цель эта я считаю достижима вполне.
Сейчас делаю прибамбасы для установки гард, наверший, обоймиц, но то что есть мне не очень нравится, цель - удобство в работе.
Я ещё раз говорю, возможности, размеры и т. д. предлагайте, всё будет учтено и если возможно реализовано.....
|
|
|
|
|
| |
Сообщение: 7
Зарегистрирован: 26.03.10
Репутация:
0
|
|
Отправлено: 06.04.10 19:58. Заголовок: Мастер Виля, тиски п..
Мастер Виля, тиски просто класс! Сам не раз пытался придумать что-то подобное, но, видать, извилины не в ту сторону загнуты. А тут..... просто нет слов!
|
|
|
|
Отправлено: 06.04.10 21:53. Заголовок: Завидую белой завист..
Завидую белой завистью и желаю успехов!
|
|
|
|
|
| |
Не зарегистрирован
Зарегистрирован: 20.01.12
Репутация:
0
|
|
Отправлено: 20.01.12 15:15. Заголовок: Мастер Виля Здравст..
Мастер Виля Здравствуйте, вчера Гена Копылов расхвалил мне Ваши тиски, сейчас посмотрел, и правда супер! начинаю копить если возможен заказ.Вообще хотелось бы пообщаться лично, есть вопросы по электричеству и по железу кое какие проекты( тоже тиски!) повисли из за того что нет знакомого вменяемого токаря и фрезеровщика . Может Вы поможете? был бы очень рад знакомству. Олег
|
|
|
|
Отправлено: 07.04.10 03:01. Заголовок: Яков, обрати вниман..
Яков, обрати внимание на сообщение № 205 Мастера Вили в этой теме. В тисках на этой фотографии зажат клинок в виде свечи. Он изготовлен из металла W-2, который ты прислал тогда мне в Питер, а от меня он поехал в Новокузнецк |
|
|
|
Отправлено: 07.04.10 09:19. Заголовок: Не знаю как будет с ..
Не знаю как будет с износом и с удобством,когда требуется часто поворачивать деталь ,но то что зажимающие поверхности находятся близко к осям зажимающих винтов и они парные, делает зажим детали очень хорошим.Большая масса тисков будет укреплять хорошие отношения с соседями,да и собственное душевное здоровье.
|
|
|
|
Отправлено: 07.04.10 09:31. Заголовок: Работает только для ..
Работает только для достаточно небольших деталей. у него везде надставные плечики будь здоров. Мне кажется стоило бы направляющую на мощной резбе сделать, а потом эту малую верхнюю часть как дополнение. по тому же принципу конструктора.( Тут сам принцип моделирования зажима самый важный момент, и рабочая площадь общей массы. Это удачно реализовано)
|
|
|
|
|
|
Отправлено: 07.04.10 15:58. Заголовок: Август пишет: Больш..
Август пишет: | цитата: | | Большая масса тисков будет укреплять хорошие отношения с соседями,да и собственное душевное здоровье. |
|
Уточню всем участникам ПРОЦЕССА на сколько Август прав!!! Звук в нашей работе для сосодей просто беда!  А здесь как по формуле масса - в плюс, звук - в минус!!! А вот зажим клинка для гравировки ли, для всечки на голомени клинка - просто отрицателен. Торцевой зажим недопустим, плоскостной и тот сложно справляется. Ни работы хорошей не получишь, инструмента при переточке переведёшь кучу (и времени), да и удовольствия от работы в связи с этим мало получишь... Вибрация при таком зажиме клинка задолбает по полной, особенно если взять нержавейку для клина. Даже в приспособе, которая показана в моей книге приходится до максимального уменьшать плечи зажима клинка через хомуты... а уж здесь просто неи видно возможностей спасения от этой зловредной бабы . |
|
|
|
Отправлено: 07.04.10 16:40. Заголовок: http://jpe.ru/1/big/..
Вот несколько фото показывающих как работают кулачки, незнаю насколько будет понятно...
Это вид снизу, если их вытащить и перевернуть, резьба нарезана не всамом кулачке а вгруглой гайке свободно вращающейся в теле кулачка.
Все скользящие поверхности шлифованы, зазоры минимальны. Благодаря этому и тому что угол поворота кулачка не такой уж и большой их и не перекосит и не заклинит.
Резьба М8, длина болта 140 мм., да для гравировки наверно слабовато, просто у меня уже были готовые стальные "блины" толщиной 20 мм. отсюда и размеры такие, да и конструкция сделана для испытания принципа - тиски для которых конусность детали не помеха.
Для резьбы думаю такой комплект кулачков будет очень удобен, туже шкатулку можно без проблем зажать поставив на попа, а для гравировки можно изготовить отдельные монолитные кулачки с одним болтом посередине, в таком варианте болт может быть диаметром хоть 30 мм.
|
|
|
|
Отправлено: 07.04.10 17:29. Заголовок: Попались раз специал..
Попались раз специальные зажимы для криволинейных деталей-на отрезки велосипедной цепи с каждой стороны губок давили по 12 винтов,при этом сами губки имели еще собственный ход под различным углом.Деталь обхватывалась специальными твердыми резиновыми губками-винты М6 брали количеством,и держали практически любую форму очень надежно.Потом это чудо совсем надоело ,при повороте надо было все раскручивать,все-таки наши граверные тиски удобнее,просто иногда надо подумать о креплении отдельно.
|
|
|
|
Отправлено: 06.07.10 16:12. Заголовок: Наконец доделал свою..

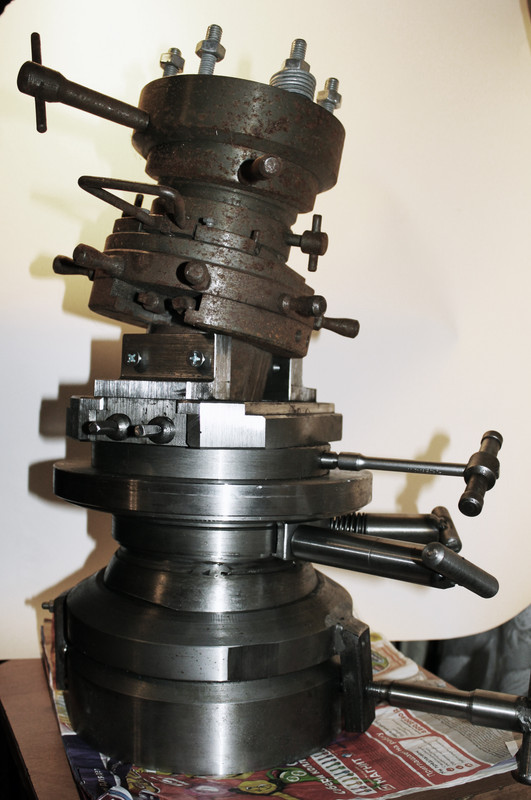

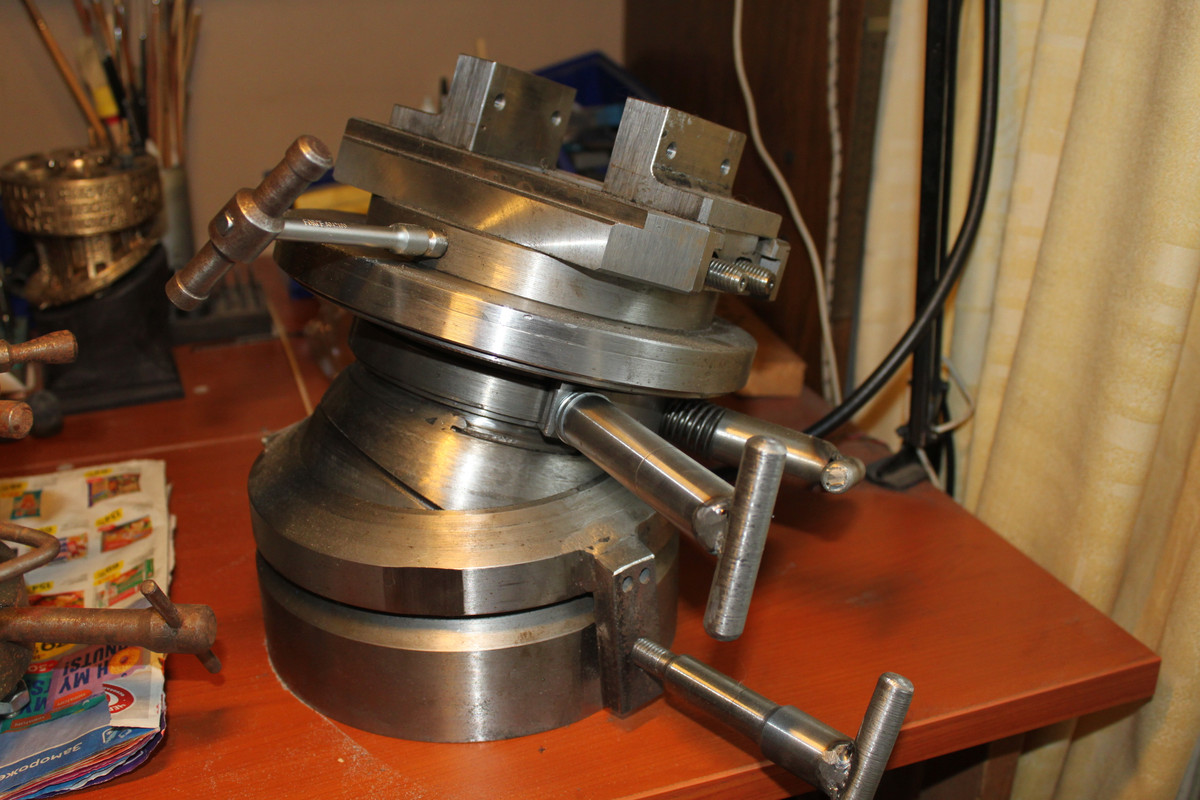

Наконец доделал свою "гравицапу".
Не знаю насколько понятно из фото, при помощи двух клиновидных шайб тиски можно наклонить в любую сторону на необходимый угол.
Эта конструкция была создана для проверки работоспособности данной системы.
Система работает, поворот и фиксация без особых физических усилий.
|
|
|
|
Отправлено: 07.07.10 00:26. Заголовок: Мастер Виля, такие ..
Мастер Виля, такие конструкции надо патентовать. Классная " Гравицапа". Только уж очень сложная, я соответственно, дорогая. Это скорее демонстрация Вашего виртуозного токарно-фрезерного мастерства. А для граверов, ювелиров - что-то надо попроще  |
|
|
|
Отправлено: 07.07.10 02:53. Заголовок: маркетрист пишет: М..
маркетрист пишет: | цитата: | | Мастер Виля, такие конструкции надо патентовать. |
|
Зашёл я на сайт нашей Новокузнецкой Торгово-промышленной палаты, посмотрел прайсик на услуги по патентованию, там цены обозначены от и до, так по минимуму за патент надо выложить примерно 20000 р.! Посмотрел для интереса Московские цены, там от 30000 (примерно). Слышал что в США патент на тех. изобретение выдаётся бесплатно (не знаю правда или нет), смотришь их аналогичные конструкции тиски, пневмо гравёры, штихеля, шаблоны дя заточки, и т. д., каждый болтик, каждый угол заточки, каждый шаблончик.... всё запатентовано.... Что касается моей работы, система наклона и узел фиксации я думаю получился удачно и оригинально, почему бы и не запатентовать, только дорого очень.... |
|
|
|
Отправлено: 07.07.10 08:58. Заголовок: Мастер Виля Снима..
Мастер Виля Снимаю шляпу! Тиски-СУПЕР! Мастер Виля пишет: Но сделать необходимо, я так считаю
|
|
|
|
|
| |
Сообщение: 148
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 28.07.16 21:44. Заголовок: маркетрист пишет: А..
маркетрист пишет: | цитата: | | А для граверов, ювелиров - что-то надо попроще |
|
Делал недавно гравированные таблички и инкрустацию кобуры под С-96, очень страдал от неудобных тисков, потом уронил на ногу китайский 80-мм шрабкугель, и в итоге пошел по следами Мастера Вили - сделал свою модификацию шрабкугеля. Улучшение состоит в том, что внутри подставки под шар подвижная деталь с магнитами, а сбоку на основании - ручка, нажав которую, можно отлепить магниты от стального шара, отчего его становится легко повернуть рукой. Сам шар пустотелый из половинок, купленных в магазине кузнечных полуфабрикатов, а для гашения звука вибрации, попросту залили его бетоном, отчего вес комфортный около трех кг.  слева приспособа для колечек, которую делал по просьбе некоего Юрия с ган.сру |
|
|
|
Отправлено: 07.07.10 08:51. Заголовок: Патентовать в наше в..
Патентовать в наше время всякие, мелкие придумки, нет ни малейшего смысла. Кроме как с целью польстить своему честолюбию и хвастать при возлияниях своему ближайшему окружению. Получить же с этого прибыль, которая покроет расходы, ну попробуйте… Лучше это время и средства потратить на другую полезную для людей и себя придумку. А патентуют всякие подобные вещи, только бездельники, которым больше нечем заняться. Имеет смысл патентовать только наукоемкие изобретения, который при первом взгляде не возможно на завтра начать выпускать на заводе, построенном из фанеры, например, в поднебесной.
|
|
|
|
Отправлено: 07.07.10 14:08. Заголовок: Zelad пишет: Лучше ..
Zelad пишет: | цитата: | | Лучше это время и средства потратить на другую полезную для людей и себя придумку. |
|
Совершенно верно, я и решил не заморачиваться не терять время и деньги и нервы, а спокойно продолжил работать. |
|
|
|
|
|
Отправлено: 10.07.10 00:50. Заголовок: Мастер Виля Ну прост..
Мастер Виля Ну просто песня,а не тиски!Я был уверен в Вас с самого начала,тиски  Вот и народ встал в очередь  Кузнец напомнил, что я, все же первый в очереди за ними!Очень надеялся увидеть Вас на собрании в Тарусе,впрочем не меньше хотелось видеть и Кузнеца...
|
|
|
|
Отправлено: 08.07.10 08:05. Заголовок: Бесподобный девайс!!..
Бесподобный девайс!!!
Постою вторым в очереди за Мусой...
|
|
|
|
Отправлено: 10.07.10 17:50. Заголовок: Почти закончил присп..
Почти закончил приспособление №9 «9. Устройство для закрепления рукояток ножей на специальной шаровой оправке. Рукоятки могут иметь самую разнообразную геометрию, ось не всегда чётко выражена поэтому и крепление шаровое. Также позволяет без проблем вращать рукоятку и в вертикальной плоскости – резьба, инкрустация, скримшоу…»
Так же и ножны на этой приспособе можно делать…
|
|
|
|
Отправлено: 10.07.10 17:52. Заголовок: http://s52.radikal.r..
Что-то картинки большие и не обрабатываются в радикал фото, ....
|
|
|
|
Отправлено: 12.07.10 01:07. Заголовок: Через месяц у меня у..
Через месяц у меня уже будет такая гравицапа! Виталий уже принялся их делать для меня!Какой же это кайф,что Вы Все у меня есть!!  |
|
|
|
Отправлено: 04.08.10 13:44. Заголовок: Муса пишет: у меня ..
Муса пишет: | цитата: | | у меня уже будет такая гравицапа! |
|
Виля, если Муса от счастья окажется в космосе с твоей гравицапой, отвечать будешь перед всей гильдией! Спросим по всей строгости! Понял!  Подумай, может быть не ему, а кому нибудь другому отдашь Ну-у, мне, например |
|
|
|
Отправлено: 04.08.10 23:13. Заголовок: Мастер Виля :sm51: ..
|
|
|
|
Отправлено: 05.08.10 07:40. Заголовок: Муса , какой чурбак?..
Муса , какой чурбак? Только в сервант, на красивую стеклянную полочку.
|
|
|
|
Отправлено: 05.08.10 17:21. Заголовок: Тим пишет: Подумай,..
Тим пишет: | цитата: | | Подумай, может быть не ему, а кому нибудь другому отдашь Ну-у, мне, например |
|
Валентин Викторович, Ваш тонкий намёк понял как прямое указание, закладываю на стапель новую гравицапу , чувствую пора им имена собственные давать, Восток, Союз......  Ну а у Мусы мы ничего отбирать не будем, судя по его работам космос ему не страшен, он сам часть его Муса пишет: | цитата: | | Один вопрос?Я могу их прикрутиь к деревянному чурбаку? |
|
Снизу вкручиваются шпильки любой произвольной длины, сверлишь отверстия в чурбаке и гайками закрепляешь инструмент. Скинь фотку чурбака, возможно крепление придётся переделать.... |
|
|
|
Отправлено: 05.08.10 22:24. Заголовок: Муса пишет: Ну это ..
Муса пишет: | цитата: | | Ну это будет просто спил какого нибудь дерева,возможно, карагач или чинара |
|
Муса, ты что Виля обижаешь. Делай как в свое время знаменитый Одессей себе кровать ставил. У Гомера в "Одиссеи" эта технология подробно описана. Мастер Виля пишет: | цитата: | | акладываю на стапель новую гравицапу |
|
Нет, нет не надо у меня есть обычный кугель и мне его вполне хватает, ну а если потребуется возьму у кого нибудь на прокат. |
|
|
|
Отправлено: 04.08.10 12:11. Заголовок: http://s006.radikal...

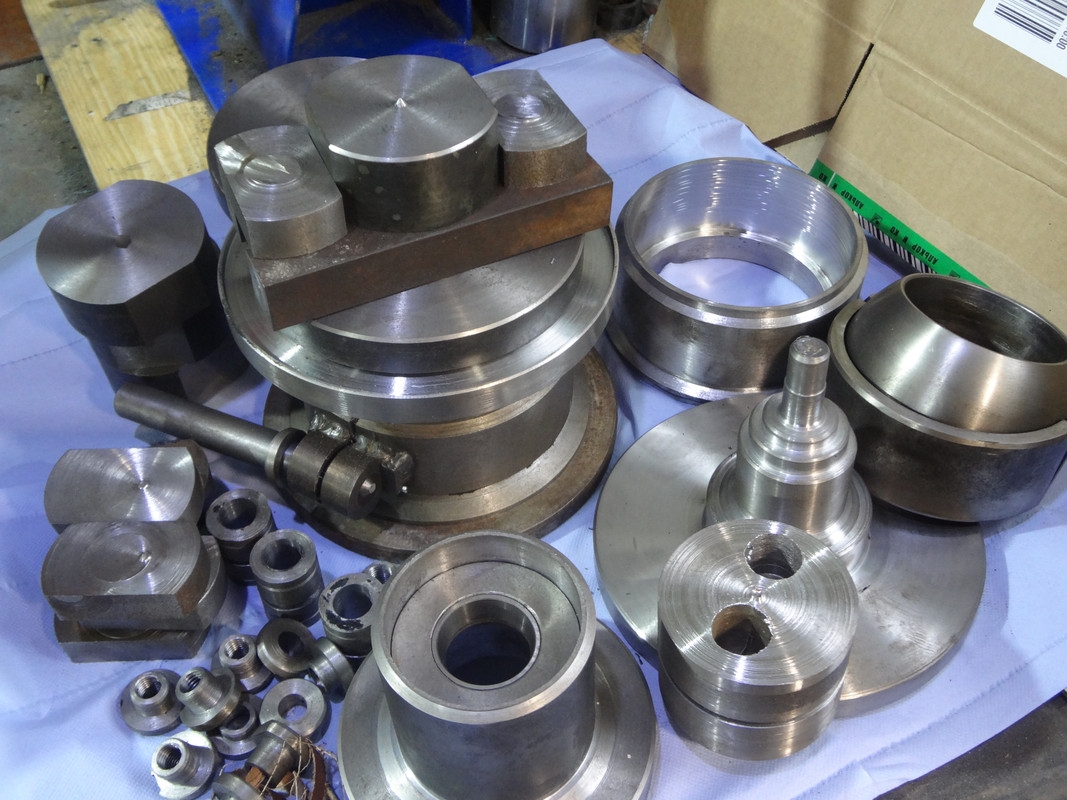

Муса, вот в таком состоянии сегодня находится работа по тискам для тебя.
|
|
|
|
Отправлено: 04.08.10 12:20. Заголовок: Отличие от предыдущи..
Отличие от предыдущих: увеличен диаметр самих тисков 170 мм., увеличен диаметр средней части 110 мм., верхняя часть цельно-фрезерованна, добавлена регулировка усилисия поворота тисков, можно сделать легко, как гончарный круг, а можно настроить как тебе будет удобно.
Ещё не решил какой материал использовать для фрикциона: феродо, паронит, текстолит, фторопласт есть всё,
может кто что посоветует....
|
|
|
|
Отправлено: 05.08.10 15:25. Заголовок: Какой чурбак? Какая ..
Какой чурбак? Какая полочка?  Да кто их вообще на Кавказ пропустит? Муса, да ты, чего? Их же примут за "адскую машину". Да ты внимательно посмотри на фотографию! Саперы по таким вещам давно плачут!  Это же наполовину противотанковая, наполовину морская мина. Это она только под тиски замаскирована. Мы то знаем, нас на мякине не проведешь! Ишь чего придумали!. Тиски, блин! Во дают! Ну до чего простые ребята! |
|
|
|
Отправлено: 05.08.10 17:29. Заголовок: Тим пишет: Да ты вн..
Тим пишет: | цитата: | | Да ты внимательно посмотри на фотографию! Саперы по таким вещам давно плачут! Это же наполовину противотанковая, наполовину морская мина. Это она только под тиски замаскирована. Мы то знаем, нас на мякине не проведешь! Ишь чего придумали!. Тиски, блин! Во дают! Ну до чего простые ребята! |
|
Да, Вы правы, недодумал я конструкцию в плане противотанковости, всевозможные маленькие ручечки к ней (мине) привинтил, а самую главную, метровую да поухватестей не предусмотрел. С такой ручкой танки наотмашь легко глушить можно будет. |
|
|
|
Отправлено: 05.08.10 20:10. Заголовок: Друзья,после Ваших п..
Друзья,после Ваших предложений и короткой дискуссии,я немного растерялся и призадумался Куда ломиться с ней?В космос?В сервант,а может предложить Министру обороны свои услуги по охране границ со своей новой игрушкой"Гравицапой"?  В сервант?На стеклянную полочку?Какой толщины должна быть полочка Мастер Виля Фото чурбака не могу предоставить..нет его пока....Ну это будет просто спил какого нибудь дерева,возможно, карагач или чинара...Хотя под мою Гравицапочку надо делать резную,с всечкой серебром,и из самшита как миниум!Вот! Спасибо коллеги!Повесилили меня! Ну я то понимаю ,что это-зависть Вас одолевает! Мастер Виля Даешь Всем .по Гравицапе!!!Пусть у наших коллег за океаном лопнут глазки..... |
|
|
|
Отправлено: 05.08.10 15:56. Заголовок: Я настаиваю - в серв..
Я настаиваю - в сервант! Будет красиво. Слоники и гравицапа.  |
|
|
|
|
| |
Сообщение: 37
Зарегистрирован: 23.09.09
Откуда: Россия, г.Заполярный
Репутация:
0
|
|
Отправлено: 06.08.10 00:51. Заголовок: Мастер Виля, вопрос ..
Мастер Виля, вопрос к Вам как к токарю, а нельзя ли для тех же целей использовать токарный патрон, слегка модифицировав губки, или несколько комплектов губок под разные задачи?
|
|
|
|
Отправлено: 06.08.10 17:23. Заголовок: Вполне и токарный па..
Вполне и токарный патрон можно использовать, а губки изготовить из прямоугольных деревянных брусочков, просто прокладывая их между деталью и кулачками токарного патрона. Единственное токарный патрон не любит когда в него попадает металлическая стружка, при расточке сквозных внутренних отверстий, чтобы стружка не попала в патрон, он "затыкается" скомканной газетой.
|
|
|
|
|
| |
Сообщение: 39
Зарегистрирован: 23.09.09
Откуда: Россия, г.Заполярный
Репутация:
0
|
|
Отправлено: 07.08.10 00:59. Заголовок: Спасибо. Попробую, д..
Спасибо. Попробую, для меня это вариант.
|
|
|
|
|
| |
Сообщение: 19
Настроение: внешне спокоен
Зарегистрирован: 27.06.10
Откуда: россия, величковка
Репутация:
0
|
|
Отправлено: 07.08.10 02:01. Заголовок: У меня тоже лежит, г..
У меня тоже лежит, где-то патрон- правда он сантиметров 30 в диаметре!
|
|
|
|
Отправлено: 07.08.10 05:27. Заголовок: graver17 пишет: У м..
graver17 пишет: | цитата: | | У меня тоже лежит, где-то патрон- правда он сантиметров 30 в диаметре! |
|
Хороший тяжёлый, статичный инструмент. Если прикрепить на стол штифт, который по диаметру равен отверстию с обратной стороны патрона, и надеть на него патрон, то получатся простые поворотные тиски, а так как патрон массивный то и фиксации не надо. А ещё лучше дя наших дел использовать четырёх кулачковый патрон, там каждый кулачок работает независимо от других, можно зажать практически что угодно, и если в него попадёт стружка для него это не страшно, конструкция у него другая, отличная от трёхкулачкового. |
|
|
|
Отправлено: 08.08.10 16:25. Заголовок: ...четырехкулачковый..
...четырехкулачковый патрон.хорошо...Но это, все равно не ГРАВИЦАПА! |
|
|
|
Отправлено: 09.07.11 16:33. Заголовок: Виталий, снимаю шляп..
Виталий, снимаю шляпу, кудесник!
|
|
|
|
Отправлено: 09.07.11 16:46. Заголовок: Вадим, спасибо. Но м..
Вадим, спасибо. Но мне мне гораздо приятнее думать, (без лукавства) что эта железяка поможет нашим мастерам решить чисто технические задачи, и больше времени и сил останется на чистое творчество...
|
|
|
|
Отправлено: 09.07.11 21:33. Заголовок: Вот тут и приходит о..
Вот тут и приходит осознание фразы: "А с гравицапой раз - и на другой планете!" |
|
|
|
Отправлено: 10.07.11 07:40. Заголовок: Виталий, ты, как все..
Виталий, ты, как всегда на высоте. Я бы назвал этот Агрегат так -
-"Тиски Граверные, слесарно-шлифовальные и прочая, для услады глаз и тонкой настройки духа, отечественные, от Мастер Виля, гражданина бывшей Великой Страны"
Ты бы положил рядом хоть бы пачку "Беломора", что бы появилось ощущение действительного величия этого агрегата. Наверняка ты уже озвучивал размеры, но будь добр, отпиши еще. Уж больно ты усладил мое творческое "лебидо", хочу. Но у Игоря Гулина меня размер не устраивает, поменьше бы.
А Илье мои поздравления.
|
|
|
|
Отправлено: 10.07.11 13:38. Заголовок: GenMaster пишет: -&..
GenMaster пишет: | цитата: | | -"Тиски Граверные, слесарно-шлифовальные и прочая, для услады глаз и тонкой настройки духа, отечественные, от Мастер Виля, гражданина бывшей Великой Страны" |
|
Геннадий с вашей лёгкой руки появилось название «Гравицапа», а теперь и вот такое длинное всё объясняющее название. Я даже на бумажку переписал чтоб запомнить. По размерам: диаметр основного колеса, которое мастер вращает при работе 20 см., высота без кулачков примерно18 см., вес не мерил, но взвешаю , 40-50 кг не меньше. В спец выпуск журнала «Оружие» я подготовлю статью с чертежами и описанием, и моим видением, почему такие технические решения применены. Статьи буду выкладывать сюда по мере написания с чертежами. Ну а если кто и воспользуется этим в своих интересах, мои друзья и так знают кто зделал -"Тиски Граверные, слесарно-шлифовальные и прочая, для услады глаз и тонкой настройки духа, отечественные, от Мастер Виля, гражданина бывшей Великой Страны" |
|
|
|
Отправлено: 10.07.11 14:07. Заголовок: GenMaster пишет: Но..
GenMaster пишет: | цитата: | | Но у Игоря Гулина меня размер не устраивает, поменьше бы. |
|
Где-то видел подобные тиски назывались «Голиаф» , хотя может я и напутал что-то, но мне это в голову запало, наш ответ - Тиски Граверные, слесарно-шлифовальные и прочая, для услады глаз и тонкой настройки духа, отечественные, от Мастер Виля, гражданина бывшей Великой Страны «Илья Муромец». А вы говорите поменьше бы, при всём уважении к Вам Геннадий Дмитриевич, Только вперёд и выше!!! Диаметр этих тисков будет больше тех что изготовлены до селе, а высота наоборот меньше, т.е. абсолютно статичная тумба – мечта гравёра. Август Ваши пожелания насчёт безшумности в этом варианте постараюсь учесть. Нехорошо хвастать преждевременно, но заготовки для «Ильи Муромца» уже есть, постараюсь доделать, что бы именно этот вариант попал в журнал «Оружие». |
|
|
|
Отправлено: 10.07.11 16:50. Заголовок: Мастер Виля как Вам ..
|
|
|
|
Отправлено: 13.07.11 17:05. Заголовок: Ant-master пишет: М..
Ant-master пишет: Я видел такие губки, и то как зделано на "гравицапе" - это альтернатива. "Гравицапа" зажимает любую конусную деталь, или рукоядку ножа весьма надёжно - четыре точки соприкосновения, в отличии от двух в стандартных тисках. Может Муса или Игорь скажут пару слов, именно по этому поводу, не взирая на лица критика приветствуется особо!!! |
|
|
|
Отправлено: 31.08.11 11:32. Заголовок: GenMaster пишет: Ты..
GenMaster пишет: | цитата: | | Ты бы положил рядом хоть бы пачку "Беломора", что бы появилось ощущение действительного величия этого агрегата. |
|
  Как-то ни кто не курит в моём окружении, но для размера вот фото на фоне... Последний девайс "Илья Муромец" диаметр основного колеса, без ручечек 23 см. вес, ещё не взвешивал, но понял,почему по весу не могу обойти Линдсея, он же из нержавейки делает, а я так из СТ3, СТ20, СТ 45......... придётся расти и расти  |
|
|
|
Отправлено: 10.07.11 10:28. Заголовок: А модификация с песч..
А модификация с песчаной подушкой существует?Помимо прочих удобств, песок мягко гасит звук и колебания от ударов ,например при чеканке.
|
|
|
|
|
| постоянный участник
|
Сообщение: 252
Зарегистрирован: 12.02.09
Откуда: Россия, Геленджик
Репутация:
0
|
|
Отправлено: 10.07.11 13:41. Заголовок: Август пишет: А мод..
Август пишет: | цитата: | | А модификация с песчаной подушкой существует? |
|
Можно еще на пенёк через толстую кожу притянуть анкерами - будет щастье. Тоже хочу,жду,может и до меня очередь дойдет? |
|
|
|
Отправлено: 10.07.11 13:44. Заголовок: Август пишет: А мод..
Август пишет: | цитата: | | А модификация с песчаной подушкой существует?Помимо прочих удобств, песок мягко гасит звук и колебания от ударов ,например при чеканке. |
|
Об этом не думал, у меня на балконе стоит станок токарный, двигатель полтора киловатта плюс стук шестерёнок..... Я у соседей интересовался - говорят не мешает. Но наверно мне с соседями повезло, я знаю бывает и совсем иначе... |
|
|
|
Отправлено: 10.07.11 14:06. Заголовок: Мастер Виля, классна..
Мастер Виля, классная штука!!! На счёт веса мне почему то кажется, что в районе 20 кг, в 40-50 по фото не верится. Скажите пожалуйста, а каким образом фиксируется верхняя часть тисков, та, которая позволяет изменять центр вращения? Магнит или механический фиксатор?
|
|
|
|
Отправлено: 13.07.11 17:12. Заголовок: Ant-master пишет: М..
Ant-master пишет: | цитата: | Мастер Виля, классная штука!!! На счёт веса мне почему то кажется, что в районе 20 кг, в 40-50 по фото не верится.
Скажите пожалуйста, а каким образом фиксируется верхняя часть тисков, та, которая позволяет изменять центр вращения? Магнит или механический фиксатор? |
|
Сегодня посмотрел накладную, у Мусы - 30 кг. вес брутто. Всё фиксируется механически, завтра собрался сделать фото сессию полную тискам, потом выставлю с пояснениями... |
|
|
|
Отправлено: 14.07.11 01:36. Заголовок: Коллеги,у кого есть ..
Коллеги,у кого есть сомнения по поводу,плотного удержания В "ГРАВИЦАПЕ" ЛЮБОЙ детали?Хочу Вас уверить,что тиски(Губки) держат мертво... от ложе для ружья до монетки..причем любой конфигурации!!!! Здесь Мастер Виля постарался ,продумал!Тиски очень удобные,через пару часов на них,привыкаешь к этим ручкам,рычажкам для настройки Оной в любой плоскости!!Который раз,хочу сказать Виталию,огромное спасибо за сей дивный агрегат!!! |
|
|
|
|
| постоянный участник
|
Сообщение: 261
Зарегистрирован: 12.02.09
Откуда: Россия, Геленджик
Репутация:
0
|
|
Отправлено: 18.07.11 02:17. Заголовок: Муса пишет: держат..
Муса пишет: | цитата: | | держат мертво... от ложе для ружья до монетки..причем любой конфигурации!!!! |
|
Блин,тоже хочу! |
|
|
|
|
| |
Не зарегистрирован
Зарегистрирован: 01.01.70
|
|
Отправлено: 10.07.11 15:22. Заголовок: железяка "гравицапа"
Ссылка на прототип: http://www.airgraver.com/images/Lindsay-vises.jpg
|
|
|
|
Отправлено: 10.07.11 16:04. Заголовок: Поверьте на слово,чт..
Что я только не перепробовал в качестве основы для крепления тисков-дюралевые и стальные болванки,дерево с кожей и синтетическими материалами,у одного знакомого основание отлито из бетона.В случае с крупным речным песком волна,переходя от частицы к частице,переходит из среды в среду,при этом теряя энергию.Монолитные среды -звучат, передавая все дальше по цепочке-например столу, на котором все это стоит и возвращая,в зависимости от собственной упругости, назад.
|
|
|
|
Отправлено: 10.07.11 16:47. Заголовок: Август, интересноАвг..
Август, интересноАвгуст пишет: | цитата: | | Что я только не перепробовал в качестве основы для крепления тисков-дюралевые и стальные болванки,дерево с кожей и синтетическими материалами,у одного знакомого основание отлито из бетона.В случае с крупным речным песком волна,переходя от частицы к частице,переходит из среды в среду,при этом теряя энергию.Монолитные среды -звучат, передавая все дальше по цепочке-например столу, на котором все это стоит и возвращая,в зависимости от собственной упругости, назад. |
|
Интересно, надо будет себе сделать классическую кожаную шайбу с песком. У меня под шаровыми тисками - резиновая основа. Была в комплекте с тисками. В некоторых операциях удобна (опиловка, ручная гравировка) тем, что не скользит по столу и очень неплохо облипает сам шар (полированный), он тоже почти не скользит - можно зафиксировать деталь довольно надёжно. Но хорошо гасить вибрации такая подставка не сможет наверное. |
|
|
|
|
| постоянный участник
|
Сообщение: 253
Зарегистрирован: 12.02.09
Откуда: Россия, Геленджик
Репутация:
0
|
|
Отправлено: 11.07.11 01:43. Заголовок: Август пишет: Что я..
Август пишет: | цитата: | | Что я только не перепробовал в качестве основы для крепления тисков-дюралевые и стальные болванки,дерево с кожей и синтетическими материалами,у одного знакомого основание отлито из бетона |
|
Как вариант,баррель или трубу диаметром чуть меньше нее,отрезать по высоте, засыпать песком и сверху кинуть какую-нибудь материю(кожу)?Дешево и сердито. На бетонной станине у меня стоят вальцы и сейчас вот такую же сделал под многофункциональный плоскошлифовально-фрезерный.Вальцы шумят,все-таки двигатель 1,4 кВт,редуктор,муфта - станина резонирует почему-то Впрочем,мне соседи до лампочки - почти 200 кв.м на 8 сотках - конем гуляй,никто не услышит.Самому страшновато,особенно ночью когда работаю - гу-у-улко если карандаш падает)))   ? |
|
|
|
Отправлено: 11.07.11 22:52. Заголовок: Во ребята Вы жгете!!..
Во ребята Вы жгете!!!  Вес у тисков килограм сорок не меньше!!А на пеньке с вообще классно сидит..Но спасибо Августу,сделаю с песком как советует highduck ! По моему просто без головняков!!! |
|
|
|
Отправлено: 31.08.11 11:38. Заголовок: http://shot.photo.qi..
|
|
|
|
Отправлено: 31.08.11 11:42. Заголовок: Описание тисков, - ч..
Описание тисков, - часть статьи в журнал "Оружие".
И так: тиски художника-оружейника универсальные, с лёгкой руки Геннадия Соколова названные «Гравицапой». Тиски спроектировал и изготовил Мастер Виля. В тисках есть ряд оригинальных технических решений, которые способствуют удобству работы и расширяют возможности данного инструмента.
Тиски состоят из основания 1. Двух конусных шайб 2, с помощью которых осуществляется наклон тисков относительно вертикальной оси. Основного колеса 3 с восемью ручечками, для удобства вращения тисков в горизонтальной плоскости. Колесо 4 позволяет смещать любую область обрабатываемой детали в центр вращения тисков, под микроскоп (в основном применяеться при гравировке). Сменные кулачки 10 и сменные губки 11.
Рукоядка 5 фиксирует наклон тисков в вертикальной плоскости. С помощью рычага 6 осуществляется наклон относительно вертикальной оси. Рычаг 8 фиксирует основное колесо 3, эту функцию можно отключить кнопкой 7. Винт 9 фиксирует один из кулачков, функция применяется редко. Винт 12 (их для удобства два) фиксирует колесо 4 в нужном положении при работе с микроскопом. Так же есть винт регулировки усилия поворота, которого не видно на этом фото.
На фото 2 представлен принцип работы собственно базы, на которую могут устанавливаться как стандартные кулачки, как на фото 1, так и любое другое «навесное оборудование», необходимое для работы. База состоит из базовых кулачков 1 и 2, и двух винтов 3. Базовый кулачок 2 может менять своё положение, по стрелкам на фото, а благодаря двум винтам стяжки базовых кулачков, фиксация жёсткая, что позволяет надёжно зажать деталь имеющую конусность. Сменные кулачки могут иметь самую разнообразную форму, примеры на фото 3, две пластины для крепления клинка под гравировку, и фото 4, для крепления клинка под выпиловку, так же можно использовать для крепления шкатулок и т. д.. Так же мастер сам может легко изготовить необходимое «навесное оборудование» из текстолита или толстой фанеры, к примеру, специальные кулачки для закрепления ружейных лож. На фото 5 показано шаровое устройство позволяющее при работе вращать заготовку ещё и во круг своей оси, в данный момент приспособление тестируется. На фото 6 и 7 варианты фиксации основного колеса в рабочем положении с помощью рычага или «барашка», которых для удобства работы два.
Все узлы и системы, которые применил Мастер Виля при проектировании сего девайса являться оригинальными, или в них внесены изменения, повышающие эксплуатационные характеристики «Гравицапы» по сравнению с аналогичными конструкциями, существующими в мире. К примеру, рукоядка 5 и винт 9 на фото 1, - это детали которые фиксируют узлы тисков в определённом положении, Мастер Виля применил так называемую систему «болт-клин», которая неприхотлива как в плане изготовления, так и эксплуатации. Даже износ системы в несколько миллиметов не ухудшит эксплуатационные характеристики, просто рукоядку 5 или винт 9 нужно будет вкручивать глубже. Как следствие, и детали для тисков могут быть изготовлены без применения высокоточного оборудования.
Пару слов об истории создания «Гравицапы». Несколько лет назад на одном из зарубежных сайтов Мастер Виля увидел подобную конструкцию и начал искать и изучать материалы по данной разработке. С удивлением и сожалением он обнаружил, что в России ни кто не делает такие «гравировальные блоки» - как это у них называется. Будучи человеком самолюбивым и искренне болеющим за процветание нашей державы он просто был не в состоянии пройти мимо такого безобразия! Как результат – «Гравицапа» (тиски художника-оружейника универсальные)…
|
|
|
|
Отправлено: 31.08.11 11:56. Заголовок: Гравицапнуться можно..
Гравицапнуться можно от такого агрегата!!! А стакан зажать можно ?
|
|
|
|
Отправлено: 31.08.11 11:59. Заголовок: Да, можно, есть сист..
Да, можно, есть система очень мягкого зажима и она работает! Опишу позже...
|
|
|
|
Отправлено: 31.08.11 12:35. Заголовок: На фото чудесная шар..
На фото чудесная шаровая зажималка для рукоятей. У меня такой нету, я в печали :(
А агрегат мало того что выглядит впечатляюще, он и работает так же.
|
|
|
|
Отправлено: 31.08.11 12:46. Заголовок: Для "рукоятей..
Для "рукоятей" и для ножен, это опция, как только она пройдёт истытания, будет ....
|
|
|
|
|
| |
Сообщение: 1
Зарегистрирован: 31.08.11
Репутация:
0
|
|
Отправлено: 31.08.11 15:05. Заголовок: Супероснастка
|
|
|
|
Отправлено: 31.08.11 15:18. Заголовок: Спасибо Стас! Только..
Спасибо Стас! Только бункер, чем глубже тем лучше, копать, копать, и ещё раз копать...
|
|
|
|
Отправлено: 31.08.11 16:37. Заголовок: Мастер Виля , Витали..
Мастер Виля , Виталий спасибо! И без "беломора" понятно, я не в обиде. Долго брызгал кипятком от восторгов, пока навел порядок в мастерской, вот и отвечаю. Бьютифул!!! Остальное в личку.
|
|
|
|
Отправлено: 31.08.11 15:40. Заголовок: Мастер Виля , патент..
Мастер Виля , патентуй сей чудный агрегат, а то пока будешь копать карабасы сопрут все, и будешь им платить за право изготавливать свои же наработки.
|
|
|
|
Отправлено: 31.08.11 16:01. Заголовок: Ни кто, и никогда эт..
Ни кто, и никогда это повторить не сможет, а если повторит чтож, сниму шляпу со скальпом ...
без проблем. И где наша Российкая программа выхода из гризиса. Я здесь! Простой слесарь, токарь, фрезеровщик - и человек, сделавший "гравицапу", - это вызов, тебе Владимир Владимирович, и тебе наш уважаемый Презедент, я на этом сайте бросаю Вам вызов, врядли Вы меня услышите, но..... не только АХО но и другое оружие, оружие как защита наших границ...
я жду ответа...
|
|
|
|
|
| |
Сообщение: 150
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 15.09.16 01:49. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | Ни кто, и никогда это повторить не сможет, а если повторит чтож, сниму шляпу |
|
В общем, дикая история - написала мне одна рыжая девушка-ювелир с просьбой "сделать некое приспособление" и прислала ссылку... на тему про гравицапу на гунс.ру Долго морочился, как на фрезерном 150ватт и токарном 400 ватт повторить ЭТО и в итоге придумал-таки упрощенную электросварную конструкцию, повторяющую в целом все наклоны, вращения и сдвигания оригинала...   вот фото того что получилось |
|
|
|
Отправлено: 16.09.16 14:10. Заголовок: Trionix пишет: Маст..
Trionix пишет: | цитата: | Мастер Виля пишет:
цитата:
Ни кто, и никогда это повторить не сможет, а если повторит чтож, сниму шляпу |
|
Снял...шляпу Конструкция попроще чем у меня но всё равно - хорошо! Тем более сделано на таких маленьких станках Я то же первую делал на настольном токарном - это мука и для станка и для мастера. Фото бы ещё побольше |
|
|
|
|
| |
Сообщение: 151
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 16.09.16 15:21. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | Конструкция попроще чем у меня но всё равно |
|
А в чем попроще? В смысле каких подвижек не хватает? Еще я пришел к выводу, что уклон до 60 градусов для этой конструкции пределен - начинается смещение в сторону, которое не исправляется эксцентричным креплением верхних тисков. Конструкция этого варианта практически полностью сварная из проката, что диктовалось имеющимся у меня оборудованием. Если кому-то интересно, то когда буду делать экземпляр для себя ( этот скоро повезу заказчице), могу сфотографировать техпроцесс. |
|
|
|
Отправлено: 16.09.16 16:10. Заголовок: Trionix пишет: А в ..
Trionix пишет: | цитата: | А в чем попроще?
В смысле каких подвижек не хватает?
Еще я пришел к выводу, что уклон до 60 градусов для этой конструкции пределен - начинается смещение в сторону, которое не исправляется эксцентричным креплением верхних тисков.
Конструкция этого варианта практически полностью сварная из проката, что диктовалось имеющимся у меня оборудованием.
Если кому-то интересно, то когда буду делать экземпляр для себя ( этот скоро повезу заказчице), могу сфотографировать техпроцесс.
|
|
Да не, всё классно. Я за наших, смерть буржуям |
|
|
|
|
| |
Сообщение: 152
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 17.09.16 23:09. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: Вот еще фото :   Конструкция полностью сварная, основание - кусочек 102-мм трубы с приваренным диском. В центре диска коронкой вырезано отверстие, а в него вварен кусочек полудюймовой трубы. Клиновые шайбы - два диска, между ними кусочки квадрата, в нижнее отверстие заходит труба приваренная к нижнему элементу, а в верхний диск вварена труба на которой вращается вышерасположенный. Верхний диск составной из 108 и 170 мм дисков с проставками. Сквозь них проходит цепочка, сверху прикрепленная к шарниру (трубка со шляпкой), а снизу - натягиваемая винтом в основании. Тиски на оси на одном их конце, на втором их скрепляет с диском винт, проходящий сквозь дугообразную прорезь. В общем, сверлильный станок, сварка да болгарка... |
|
|
|
Отправлено: 31.08.11 17:50. Заголовок: Без такой гравицапы,..
Без такой гравицапы,продолжение трудовой и творческой деятельности считаю нецелесообразным.Мои поздравления Мастеру-вот подумал если и у меня когда нибудь появится эта чудо-машина,не дай Бог разберу,обязательно останутся лишние детали  .А пока пойду тоже ,хотя бы наведу порядок в балконной мастерской. |
|
|
|
Отправлено: 31.08.11 20:21. Заголовок: Большая просьба, к т..
Большая просьба, к тем кто уже пользуеться сей "гравицапой" - критика и пожелания, что устраивае что нет, не взирая на лица....
Жду, насколько удобна система двух болтов, оправдала ли она себя, система наклона и т. д.
........
|
|
|
|
Отправлено: 31.08.11 21:18. Заголовок: У меня есть техничес..
У меня есть технические вопросы  -Каким образом узел кулачки + винты удерживается в направляющих салазках от перемещения вдоль них -можно схемку сочленений, позволяющих осуществить наклон и зафиксировать его? Я правильно понял, что там 2 узла, один над другим? -Виталий, а почему Вы решили, что не обошли Линдсея по весу? Где у него там тиски тяжелее 20 кг? |
|
|
|
Отправлено: 31.08.11 21:47. Заголовок: Ant-master пишет: К..
Ant-master пишет: | цитата: | | Каким образом узел кулачки + винты удерживается в направляющих салазках от перемещения вдоль них |
|
Они удерживаються саморасклиниваем, я специально бил молотком что бы проверит как держит,я понял что Вас волнует, но для надёжности есть болт который заклинивает один кулачёк намертво, мне он ни разу не пригодился, но он нужен если к примеру стакан зажать нежно... |
|
|
|
Отправлено: 31.08.11 21:58. Заголовок: http://translate.goo..
|
|
|
|
Отправлено: 31.08.11 22:45. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | Вот по этой ссылке аж 58 кг |
|
Виталий, 58 lb (читается 58 либров) - это 58 фунтов  58х454 грамма = 26.3 кг Линдсей курит Думаю, делать из нержавейки не целесообразно вообще: что это за условия работы, где тиски заржавеют Так клинки и ружейные коробки раньше накроются. Думаю, что есть смысл применять усиленные конструкционные стали в ответственных местах, не более того Виталий, всё-таки интересно разобрать узел наклона. Мне бы хотелось подумать на тему понижения тисков ещё сильнее... |
|
|
|
Отправлено: 31.08.11 23:16. Заголовок: Ant-master пишет: В..
Ant-master пишет: | цитата: | | Виталий, 58 lb (читается 58 либров) - это 58 фунтов 58х454 грамма = 26.3 кг Линдсей курит |
|
Антон, во безграмотность Российская, а я тут пыжусь, всё думаю откуда такой вес у его тисков.... спасибо теперь успокоился. Все узлы нарисую и выложу, пора спать, завта ж на работу |
|
|
|
Отправлено: 31.08.11 23:22. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | Антон, во безграмотность Российская, а я тут пыжусь, всё думаю откуда такой вес у его тисков.... |
|
Думаю может назад немного сдать в плане веса даже стоит, за 30 кг не уходить  Ага, завтра тогда уже... |
|
|
|
Отправлено: 02.09.11 03:54. Заголовок: Мастер Виля Который ..
Мастер Виля Который раз, я стоя аплодирую Тебе-Мастер!!
|
|
|
|
Отправлено: 02.09.11 13:19. Заголовок: Муса пишет: Мастер ..
Муса пишет: | цитата: | | Мастер Виля Который раз, я стоя аплодирую Тебе-Мастер!! |
|
+1 |
|
|
|
Отправлено: 22.09.11 13:50. Заголовок: http://www.youtube.c..
|
|
|
|
Отправлено: 22.09.11 14:09. Заголовок: Ant-master пишет: О..
Ant-master пишет: | цитата: | | Очень интересная конструкция. |
|
Да, в этом что-то есть. Правда, привыкаешь, как то срастаешься со своими старыми боевыми "друзьями-железяками" и чертовски сложно их менять на что-то неизведанное новое |
|
|
|
|
| |
Сообщение: 1
Зарегистрирован: 03.11.11
Репутация:
0
|
|
Отправлено: 03.11.11 12:34. Заголовок: Эдуард
Здравствуйте! Мастер Виля по какой цене изготавливаете тиски? Я хочу купить себе.
|
|
|
|
Отправлено: 12.12.11 12:00. Заголовок: Чем проще - тем лучше!
   Сталь 15-20 мм. листовая, метизы из магазина, шаровое (рулевая тяга "Камаз"), труба внутренний 40 мм., газорезка, электросварка, токарная фрезерная обработка. Сеё изделие завтра отправляеться Вадиму (Насгул) в Хабаровск, обещал сегодня - не успел, думаю Вадим простит за задержку... |
|
|
|
Отправлено: 12.12.11 13:58. Заголовок: Виталий, я большой ..
Виталий, я большой поклонник твоих изобретений и разных приспособ, но здесь не понял для чего это всё. Чтобы делать резьбу на рукоятке или покрывать её лаком (маслом) и т.д? Не вижу пока практического применения этим конструкциям. |
|
|
|
Отправлено: 12.12.11 14:13. Заголовок: Не я придумал конст..
Не я придумал конструкцию, она предназначена для тех мастеров, кто делает ножи с наборными рукоятками, и позволяет склеиват набор и обрабатывать., вращая заготовку во всех направлениях...
Просто у меня такой работы нет, поставил для примера что было.
|
|
|
|
Отправлено: 12.12.11 17:21. Заголовок: Мастер Виля , пжл, п..
Мастер Виля , пжл, посмотри свою почту!
|
|
|
|
Отправлено: 17.12.11 04:57. Заголовок: Евгений, мне на почт..
Евгений, мне на почту ни чего не пришло если есть вопросы напиши в личку. |
|
|
|
Отправлено: 29.12.11 14:51. Заголовок: http://shot.photo.qi..
  Шкурилка, художника-оружейника "универсальная" - проба пера... обратите внимание на простоту трасформации из вертикального положения в горизонтальное |
|
|
|
Отправлено: 29.12.11 14:55. Заголовок: http://shot.photo.qi..
|
|
|
|
Отправлено: 29.12.11 14:59. Заголовок: Это модель, на котор..
Это модель, на которой будут отработаны принципы, приёмы, размеры и дизайн естественно, но окончательный вариант уже в работе. Да, забыл сказать, двигатель электрически изолирован от всего остального, я ценю жизнь и здоровье наших мастеров....
|
|
|
|
Отправлено: 29.12.11 18:33. Заголовок: Мастер Виля Классна..
Мастер Виля Классная штука, поздравляю! Решение то что надо.
Скажите, а вал с движка не прокручивает? Такое ощущение, что при его недостаточной шероховатости и таком малом обхвате может останавливаться шкурка, если надавить посильнее. Может резина на валу лучше сцепление даст? И какая мощность у движка и сколько оборотов?
|
|
|
|
Отправлено: 30.12.11 05:07. Заголовок: Greyish пишет: Скаж..
Greyish пишет: | цитата: | | Скажите, а вал с движка не прокручивает? Такое ощущение, что при его недостаточной шероховатости и таком малом обхвате может останавливаться шкурка, если надавить посильнее. Может резина на валу лучше сцепление даст? И какая мощность у движка и сколько оборотов? |
|
Я ещё не успел его испытать в полной мере, но перед тем как начать изготовление гриндера изучил что есть по этим конструкциям в интернете, их очень много и они весьма разнообразны, ролик на валу двигателя ни кто не обрезиневает. встречаються конструкции с обрезинкой рабочих роликов, правда зачем это делаеться я так и не понял. Двигатель 550 ватт, 1200 об. трёх фазный, поставил что было. Нужен конечно частотный преобразователь, что бы регулировать скорость от нуля до максимума. но он и дорогой и у нас в городе не продаються надо выписывать... Вообще этот вариант сделан на пробу так сказать и для того чтобы доделать ножи, у меня лежат штук 6-7 штук, купил калёные пластины 440С, Д2, на черновую я из обдираю на большом наждаке без проблем, а на чистовую доводит в ручную ни какого терпения не хватает - лень мощный двигатель прогресса |
|
|
|
Отправлено: 29.12.11 16:29. Заголовок: Виталий, работай да..
Виталий, работай дальше. Вещь нужная и удобная. А то наши обточники в Питере, по старинке работают на точилах. Доведёшь до ума, всем прорекламирую твою новую "Гравицапу - 2". За "Гравицапу - 1" ещё раз отдельное спасибо. Показывал её моему учителю, гравёру - ювелиру. Он выразил своё восхищение твоей изобретательности и золотым рукам |
|
|
|
Отправлено: 29.12.11 18:39. Заголовок: Класс! Я ровняю долы..
Класс! Я ровняю долы шашек на ролике стандартного плоскошлифовального, но он пригоден только для одного размера. Подумывал сам о создании ленточной шлифовки со сменными роликами разного диаметра. Только ширина ленты нужна побольше, 80-100 мм.
|
|
|
|
Отправлено: 30.12.11 01:52. Заголовок: Виталий!!Я уверен ,ч..
Виталий!!Я уверен ,что Твой Гриндер-будет самым лучшим!! Жду!!!  |
|
|
|
Отправлено: 30.12.11 10:04. Заголовок: Виталий, очередны ре..
Виталий, очередны респект к мастерству !!! Компактно, многофункционально. Ant-master пишет: Интересно действительно , и очень хорошо будет работать. Только магниты !? Не знаю сколько будут помагать и сколько мешать |
|
|
|
Отправлено: 30.12.11 11:33. Заголовок: dimovengraving пишет..
dimovengraving пишет: Я это видел, когда масса тисков 30 кг., магниты не нужны.. |
|
|
|
Отправлено: 30.12.11 12:33. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | когда масса тисков 30 кг., магниты не нужны.. |
|
Не соглашусь. Если верхний диск с губками на гравицапе сместить от центра, то при наклонном положении вращать при гравировке не удобно уже. Губки массивные и тянут вниз. Так что гравировать завитки придётся резать в горизонтальном положении. А у меня фокусное расстояние микроскопа 190 мм. Ищу стул с лифтом... |
|
|
|
Отправлено: 30.12.11 12:38. Заголовок: Ant-master пишет: ..
Ant-master пишет: | цитата: | Отправлено: Сегодня 16:33. Заголовок: Мастер Виля пишет: .. - новое!
Мастер Виля пишет:
цитата:
когда масса тисков 30 кг., магниты не нужны..
Не соглашусь. Если верхний диск с губками на гравицапе сместить от центра, то при наклонном положении вращать при гравировке не удобно уже. Губки массивные и тянут вниз. Так что гравировать завитки придётся резать в горизонтальном положении. А у меня фокусное расстояние микроскопа 190 мм. Ищу стул с лифтом... |
|
согласен не учёл. позор... |
|
|
|
Отправлено: 30.12.11 10:52. Заголовок: Виталий, хорошие тис..
Виталий, хорошие тисочки! Мне интересно. А сколько стоит это удовольствие? Можно в личку Гриндер пока не понял. А где же полки? Для себя лично вижу другой немного расклад по роликам (хочется ещё один гораздо меньшего диамтра - около 12 мм) . Ну, думаю, после тестов ты будешь дорабатывать конструкцию |
|
|
|
Отправлено: 30.12.11 12:39. Заголовок: Антон видно попробов..
Антон видно попробовал уже гравировать в тисках?
|
|
|
|
Отправлено: 31.12.11 10:22. Заголовок: Мастер Виля доклады..

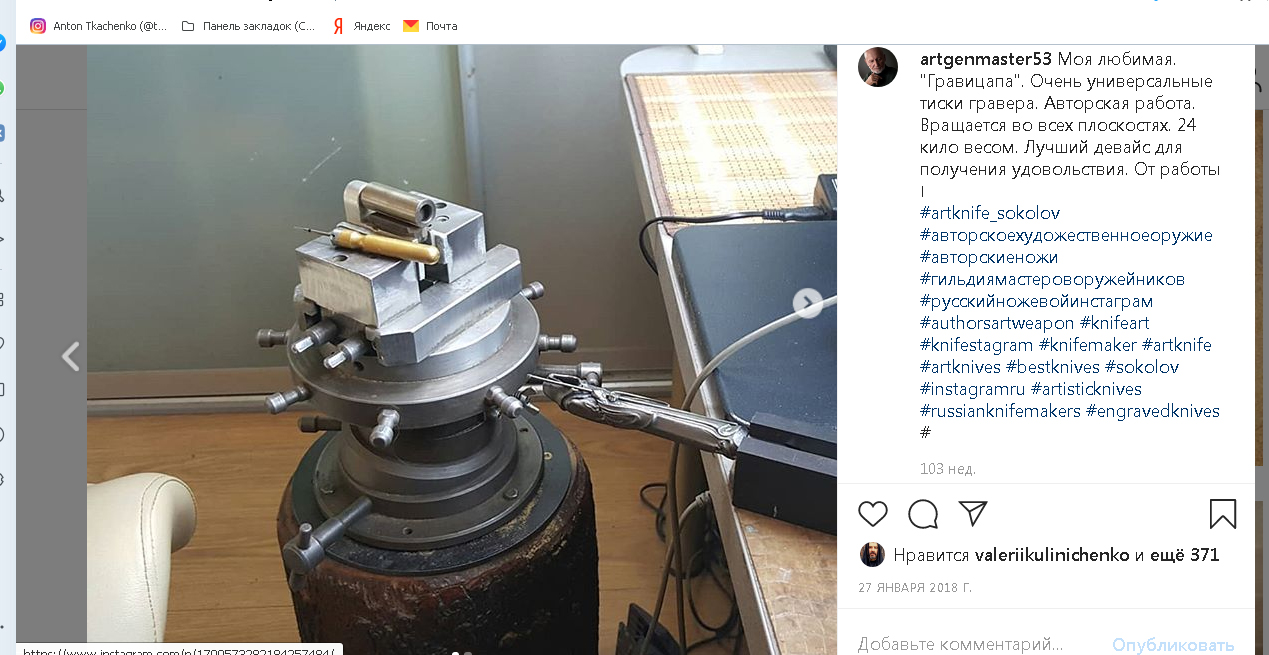

Мастер Виля докладываю, Гравицапа уже на боевом дежурстве. Встала как родная. Оказывается на пне не только "лисички" хорошо смотрятся, но и такие замысловатые изделия. Уже придумал как навесить не нее свои, сменные "приспособы", благо Виталий сделал такую платформу что можно дооснащать прибор до бесконечности. Диаметр 180 мм, мой любимый размер. Изучил, разобрался, доволен. Слава труду!   С Новым Годом!
|
|
|
|
Отправлено: 31.12.11 12:03. Заголовок: Виталий, как я уже г..
Виталий, как я уже говорил тебе, магнитами можно будет дооснастить если что. А так - гравировка без сильного наклона и всё ОК GenMaster пишет: | цитата: | | Диаметр 180 мм, мой любимый размер. Изучил, разобрался, доволен. Слава труду! |
|
У меня такая же
|
|
|
|
Отправлено: 31.12.11 12:35. Заголовок: Мастеру я уже писал,..
Виталию я уже писал,при установке гравицапы на любое монолитное основание,которое стоит на полу-как бы вы его не притягивали ,всегда будет легкое покачивание.Поэтому советую закрепить подставку в верхней точке ,например к столу.Все равно необходимые инструменты лежат там.
|
|
|
|
Отправлено: 03.01.12 07:26. Заголовок: GenMaster пишет: Гр..
GenMaster пишет: | цитата: | | Гравицапа уже на боевом дежурстве. |
|
Я искрене рад, что устройство помогает нашим Мастерам в работе, эта мысль согревает меня в студённую сибирскую зиму Sem пишет: | цитата: | цитата:
Кстати?А как будут вести себя, стружки стали в магнитном поле?Не покроется ли гравицапа стружками,опилками -как ЁЖ?
МАГНИТ - это отстой!!! Его нельзя вообще применять в нашем деле! Так, между прочим стружечки собрал... о усёЁЁЁЁЁЁЁЁЁЁЁ
Забрось этот магнитик - подальше! От него больше вреда, чем пользы. |
|
А по поводу балансировки - раз магнит не приемлем, а балансировка необходима, ну ....придумаем. Август пишет: | цитата: | | Поэтому советую закрепить подставку в верхней точке ,например к столу.Все равно необходимые инструменты лежат там. |
|
В мастерской у меня примерно так и сделано, тяхолый металлический стол и к нему,сбоку, всё прикреплено, жёсткости вполне хватает. Дома хочу прикрепить тиски, "привязать" их непосредственно к стене, но для этого надо получить согласие главного архитектора нашего семейства, т. е. драгоценной супруги, а это ой ё ёй! |
|
|
|
Отправлено: 01.01.12 16:44. Заголовок: Легкое покачивание е..
Легкое покачивание есть..Но прикрутив к столу,Ты ограничиваешь себя в удобных манипуляциях с настройкой гравицапы.и самое неудобное, Голова микроскопа возвышается над тисками высоко.а шея коротковата по любому...Пенек,лучшее что смог придумать!!Виталий,а магнит?Так я думаю С Твоей-то головой,можно легко додумать! Кстати?А как будут вести себя, стружки стали в магнитном поле?Не покроется ли гравицапа стружками,опилками -как ЁЖ? |
|
|
|
Отправлено: 02.01.12 22:20. Заголовок: Муса пишет: Кстати?..
Муса пишет: | цитата: | | Кстати?А как будут вести себя, стружки стали в магнитном поле?Не покроется ли гравицапа стружками,опилками -как ЁЖ? |
|
МАГНИТ - это отстой!!! Его нельзя вообще применять в нашем деле! Так, между прочим стружечки собрал... о усёЁЁЁЁЁЁЁЁЁЁЁ Забрось этот магнитик - подальше! От него больше вреда, чем пользы. |
|
|
|
Отправлено: 03.01.12 01:23. Заголовок: Олежка!Вот и Я прото..
|
|
|
|
|
| |
Сообщение: 47
Зарегистрирован: 30.11.09
Откуда: Москва
Репутация:
0
|
|
Отправлено: 21.01.12 01:23. Заголовок: Восхищаюсь талантом ..
Восхищаюсь талантом Мастера Вили - такого изящного решения тисков еще не видел.
Но и вопрос возник - а какой максимальный угол наклона верхнего столика при помощи клиновых шайб?
|
|
|
|
Отправлено: 21.01.12 16:16. Заголовок: helgy пишет: Может ..
helgy пишет: | цитата: | | Может Вы поможете? был бы очень рад знакомству. Олег |
|
Олег ответил в личку. Trionix пишет: | цитата: | Восхищаюсь талантом Мастера Вили - такого изящного решения тисков еще не видел.
Но и вопрос возник - а какой максимальный угол наклона верхнего столика при помощи клиновых шайб? |
|
Спасибо, угол померию, но для наших дел вполне хватает... Угол наклона примерно 25 градусов |
|
|
|
Отправлено: 21.01.12 16:38. Заголовок: Я замерил, у меня 35..
Я замерил, у меня 35. Это уже действительно много.
|
|
|
|
Отправлено: 21.01.12 16:46. Заголовок: GenMaster пишет: Я ..
GenMaster пишет: | цитата: | | Я замерил, у меня 35. Это уже действительно много. |
|
Да, наверно. Я замерил на своей первой конструкции, там всё было поменьше... |
|
|
|
Отправлено: 04.04.12 08:56. Заголовок: ..
|
|
|
|
Отправлено: 04.04.12 09:04. Заголовок: Наждак художника-ору..
Наждак художника-оружейника универсальный.
Подробно описывать не стану, лень, стыдно но лень....
Вообщем это устройство позволяет выставить любой угол по отношению к абразивному кругу,
использовать круг практически любого размера, если надо перейти на угол заточки 90 градусов,
есть оправка на фото видно надеюсь. Можно естественно поставить любой шаблон для заточки стамесок
свёрл и т. д..
|
|
|
|
Отправлено: 04.04.12 09:11. Заголовок: Давно хотел сделать..
 Давно хотел сделать себе такую вещь, очень удобно. И не только для заточки инструмента, гарды - ставишь нужный угол и шлифуй без проблем. Делал Игорю пеналы, надеюсь он когда нибудь нам их покажет, с такой приспособой потраченное время сократилось бы раз в десять... |
|
|
|
|
| |
Сообщение: 100
Зарегистрирован: 17.08.10
Откуда: Норильск
Репутация:
1
|
|
Отправлено: 04.04.12 09:31. Заголовок: Вот рукастый какой ..
|
|
|
|
Отправлено: 04.04.12 09:38. Заголовок: Спасибо, тёзка! Я тв..
Спасибо, тёзка! Я твоими работами любуюсь постоянно...
|
|
|
|
Отправлено: 04.04.12 12:44. Заголовок: Мастер Виля , хороше..
|
|
|
|
Отправлено: 04.04.12 12:59. Заголовок: Спасибо, Антон...
Спасибо, Антон.
|
|
|
|
Отправлено: 07.02.13 13:16. Заголовок: Есть один человек ко..
Есть один человек которого я вынужден вспоминать каждый божий день. И это не Путин, и даже не Белов а Виталий Мастер Виля ! Берусь за работу и благодарю. Теперь я точно уверен, что никакой другой аппарат не заменит его разработку, а блестящий, изысканный Линдсей и рядом не стоял. За три года я к нему прирос. Помимо того, что он прекрасно подходит для тонких работ - гравировка и пр. деталей различной конфигурации я на нем делаю и грубую работу - из полосы деру клинки, шлифую-полирую, распускаю и обрабатываю дерево.. Дооснащаю гравицапу своими "приблудами" и можно вытворять с ней всяко. Теперь мне трудно представить себе как я без нее обходился. Виталий, еще раз огромное спасибо, толковая вещь. |
|
|
|
Отправлено: 07.02.13 13:30. Заголовок: GenMaster пишет: До..
GenMaster пишет: | цитата: | | Дооснащаю гравицапу своими "приблудами" |
|
А вот с этого места можно поподробнее? |
|
|
|
Отправлено: 08.02.13 15:26. Заголовок: GenMaster пишет: Ес..
GenMaster пишет: | цитата: | | Есть один человек которого я вынужден вспоминать каждый божий день. И это не Путин, и даже не Белов а Виталий Мастер Виля ! |
|
В краску вогнали, Геннадий. А вообще приятно, спасибо Только как теперь в Москву то мне ездить? Встретят меня на вокзале два серьёзных дяди и последнее что я услышу будет: "Так кого здесь вспоминают каждый божий день?". К сожалению сейчас нет возможности делать тиски, так что кто хотел такие и не получил - уж простите... Вообще и тиски и гриндеры и какое либо другое оборудование для мастеров, делал бы с удовольствием, и это выгодно, я делал примерные расчёты. Но для этого нужно что-бы у меня в мастерской стояли нескольколько (токарный. фрезерный) станков среднего размера и в хорошем техническом состоянии, только кто-ж мне их подарит, а приобрести - старьё не нужно а новое дорого. вот так |
|
|
|
Отправлено: 09.04.12 01:29. Заголовок: На днях поставил в Г..
На днях поставил в Гравицапу,новую"железку"под гравировку.Выложу фото как Я красиво устроился!!Очередной раз.мысленно направил слова благодарности Виталию!!счпасибо! |
|
|
|
Отправлено: 07.02.13 13:40. Заголовок: Сфоткаю выложу. Чего..
Сфоткаю выложу. Чего и Мусе желаю.
|
|
|
|
|
| |
Сообщение: 32
Настроение: отличное
Зарегистрирован: 13.02.10
Откуда: Россия, п.Южный
Репутация:
0
|
|
Отправлено: 07.02.13 17:41. Заголовок: Доброго время суток...
Доброго время суток. Воодушевленный тисками Мастера Вили, захотелось создать нечто похожее и универсальное. Сегодня закончил работу над тисками ( остались некоторые мелочи, а так же внешний вид ) и хочу представить на ваш суд. Правда после положительных отзывов о Гравицапе как то страшно но все же...       Краткая характеристика: высота 255мм ширина тисков 220мм максимальны развод губок 80мм ширина губок 60мм Тиски снабжены: упорным и радиальным подшипниками, что обеспечивает легкость вращения. Фиксатором он же служит и регулятором легкости вращения (легко, туже, мертвая фиксация). Шаровая основа дает наклон тисков на 27 градусов. |
|
|
|
Отправлено: 07.02.13 19:19. Заголовок: Неплохо толяныч , см..
Неплохо толяныч , смущает только шаровая деталь. На своем опыте знаю, что шар намертво не зажимается, при легких и средних усилиях нормаль, а навались покрепче шар сдвинется.
Завал тисочной группы это круто но наверно излишне.
|
|
|
|
|
| |
Сообщение: 33
Настроение: отличное
Зарегистрирован: 13.02.10
Откуда: Россия, п.Южный
Репутация:
0
|
|
Отправлено: 07.02.13 19:39. Заголовок: смущает только шаров..
| цитата: | | смущает только шаровая деталь |
|
шаровая основа фиксируется и да же при сильных ударах держится надежно, | цитата: | | Завал тисочной группы это круто но наверно излишне |
|
, если вы обратили внимание на направляющих есть выступы куда будет устанавливаться другое приспособление для выпиловки (пока только в разработке), поворот будет оправдан. |
|
|
|
Отправлено: 08.02.13 15:38. Заголовок: толяныч пишет: Сего..
толяныч пишет: | цитата: | Сегодня закончил работу над тисками
( остались некоторые мелочи, а так же внешний вид ) и хочу представить на ваш суд |
|
Очень не плохо, я смотрю и смещение под микроскоп есть, а то,что веррхняя часть так заваливаеться и крутиться во все стороны - это плюс. Можно зажать нож за клинок, и благодаря такой подвижности обработать рукоятку со всех сторон с одной установки. Гравицапа то-же не сразу стала такой как есть сейчас, сначала был большой бумажный и умственный труд , так что Анатолий, искренне успехов |
|
|
|
|
| |
Сообщение: 34
Настроение: отличное
Зарегистрирован: 13.02.10
Откуда: Россия, п.Южный
Репутация:
0
|
|
Отправлено: 08.02.13 16:06. Заголовок: Мастер Виля спасибо ..
Мастер Виля спасибо за добрые слова. Благодаря вашему изобретению и вам, стало на кого равняться.
|
|
|
|
Отправлено: 05.06.13 08:30. Заголовок: ..
|
|
|
|
Отправлено: 05.06.13 20:35. Заголовок: :sm36: Все гениаль..
Все гениальное - просто!
|
|
|
|
|
| |
Сообщение: 88
Зарегистрирован: 13.11.11
Откуда: Россия, Санкт-Петербург
Репутация:
0
|
|
Отправлено: 05.06.13 22:57. Заголовок: при всём уважении,на..
при всём уважении,на мой взгляд гораздо проще без приспособ.и чтоб станок был без опорного столика. просто не вижу смысла в данном приспособлении.
|
|
|
|
|
| |
Сообщение: 34
Зарегистрирован: 13.09.11
Откуда: Россия, Ульяновск
Репутация:
0
|
|
Отправлено: 09.06.13 21:51. Заголовок: Согласен...в ручную ..
Согласен...в ручную больше возможностей.Я к примеру на алмазной чашке всегда делаю.
|
|
|
|
Отправлено: 11.06.13 03:02. Заголовок: кент пишет: Согласе..
кент пишет: | цитата: | | Согласен...в ручную больше возможностей.Я к примеру на алмазной чашке всегда делаю. |
|
Я то-же до недавнего времени считал что наждак верх инженерной мысли человечества , тем более у меня на работе три больших напольных наждака, как может какая-то "наждачка" сравниться с такими агрегатами! Я понял как глубоко ошибался только тогда, когда попробовал что такое гриндер и современные абразивные материалы А подобные приспособы упрощают и убыстряют процесс изготовления деталей ножа - значит гораздо больше сил и времени остаёться на отделку, украшательство, и всякое другое художество - вот. |
|
|
|
|
| |
Сообщение: 89
Зарегистрирован: 13.11.11
Откуда: Россия, Санкт-Петербург
Репутация:
0
|
|
Отправлено: 09.06.13 23:08. Заголовок: я в основном всё дел..
я в основном всё делаю на камне(точило)и бор машинка. данное приспособление человеку который уже работает будет только мешать. а тому кто только хочет учится не даст поставить руки. плюс если клинок более сложной формы -работать с ним в данной конструкции будет мягко говоря невозможно. а наличее столика при изкотовлении клинка считаю очень опасным и ненужным.
|
|
|
|
|
| |
Сообщение: 35
Зарегистрирован: 13.09.11
Откуда: Россия, Ульяновск
Репутация:
0
|
|
Отправлено: 11.06.13 08:04. Заголовок: Возможно вы правы.....
Возможно вы правы...но мне спешить не куда,я за заказами не гонюсь.Для меня это хобби,тем болие мне гриндер и всякие приспособления просто некуда ставить.По этому для меня это идеал и я принаровился к этому.
|
|
|
|
|
| |
Сообщение: 90
Зарегистрирован: 13.11.11
Откуда: Россия, Санкт-Петербург
Репутация:
0
|
|
Отправлено: 11.06.13 15:41. Заголовок: на счёт деталей ножа..
на счёт деталей ножа не спорю конечно гриндер очень удобно и в некоторых моментах необходим и незаминим. я говорил лишь о изготовлении клинка и данной приспособы.
|
|
|
|
Отправлено: 12.06.13 07:35. Заголовок: AlexS пишет: на счё..
AlexS пишет: | цитата: | | на счёт деталей ножа не спорю конечно гриндер очень удобно и в некоторых моментах необходим и незаминим. я говорил лишь о изготовлении клинка и данной приспособы. |
|
Просто с помощью такой приспособы сделать полностью клинок гораздо быстрее, выставил угол какой тебе надо и шлифуй не думая. При этом руки сильно не напрягаються, не надо бояться что в последний момент рука дрогнет и сделаешь косяк, просто мне нужна скорость и качество. Я не против ручного труда, раньше делал на наждаке, если нужны были вогнутые спуски выводил на боковой поверхности круга , слегка под углом ставишь клинок - и вперёд. потом вручную наждачкой, что занимало много времени и сил. Хочу сказать что даже не сам гриндер как механизм резко повышает качество процесса, хотя он конечно необходим для работы на лентах, а сами современные абразивные ленты - это большой шаг вперёд, в нашем конкретном случае, - в ножеделии. Сами принципы работы ленты и абразивного круга различны. Наждак шлифует поверхность - отсюда искры, пыль и много шума, так как надо работать на больших оборотах. Лента - это как бы много маленьких резцов, которые стругают (режут) материал, естественно процесс резанья металла более эффективен чем шлифовка. Искр практически нет, значительно меньше нагрев заготовки. На сегодня существует множество всяческих лент, как по размеру зерна, так и по тому для каких материалов лента предназначена, одну и туже ленту по дереву, для примера, мы, я и коллеги мастера, пользуем уже месяца три, а она всё не забиваеться - это о качестве абразива |
|
|
|
|
| |
Сообщение: 38
Зарегистрирован: 13.09.11
Откуда: Россия, Ульяновск
Репутация:
0
|
|
Отправлено: 11.06.13 20:08. Заголовок: Простите,осмелюсь сп..
Простите,осмелюсь спросить...а в каких таких моментах необходим и незаменим?Может я еще чего то не знаю?
|
|
|
|
|
| |
Сообщение: 91
Зарегистрирован: 13.11.11
Откуда: Россия, Санкт-Петербург
Репутация:
0
|
|
Отправлено: 11.06.13 21:39. Заголовок: для меня ни в каких)..
для меня ни в каких))))
|
|
|
|
|
| |
Сообщение: 93
Зарегистрирован: 13.11.11
Откуда: Россия, Санкт-Петербург
Репутация:
0
|
|
Отправлено: 12.06.13 14:36. Заголовок: ну я просто руки ста..
ну я просто руки ставлю и точу(думая)и спуски могу сделать любые. а приспособа ограничевает возможности.и руку с ней ни когда не набьёшь.однако спорить не хочу. это как в сексе один так любит другой так.... |
|
|
|
|
| |
Сообщение: 94
Зарегистрирован: 13.11.11
Откуда: Россия, Санкт-Петербург
Репутация:
0
|
|
Отправлено: 12.06.13 14:46. Заголовок: кстати о больших обо..
кстати о больших оборотах. что вы имеете в виду?я работаю на100-1500 и не больше. а если дать больше оборотов то камень быстрей забивается и метал начинает гореть.он(камень) тогда просто елозит по нему.конечно в ленте плюс это то- что диаметр не изменяется. но я честно говоря не чувствую неудобств на камне. так-как эти изменения на один клинок мизерные.
|
|
|
|
Отправлено: 12.06.13 17:44. Заголовок: О чем тут спорить?Мо..
О чем тут спорить?Можно вручную сделать классно? Можно, но долго. Что дает любая приспособа? Скорость и стабильность качества. Не буду задевать художников - там другая песня - но по кузнечно-слесарным работам скажу точно: клинки ручной работы уже не выдерживают конкуренции по трудозатратам. Что особо понравилось - система переносных упоров по дырочкам.
|
|
|
|
Отправлено: 12.06.13 18:19. Заголовок: Мир в Ваши дома ,дру..
Мир в Ваши дома ,друзья ,коллеги и гости форума.Клинки точу более 25 лет,много и разные были по сложности.Обходился без приспособ.Но,что дает такая приспособа?Это точность сведения спуска и симметриию,без головняка,и лишней напряженности.Конечно она ограничивает,возможности выведения сложных спусков.Но для простых ножей -то что надо!Виталий,твоя приспособа хороша,и отличатся от тех,что предлогают комрады с Ганзы.У тебя удобнее!Когда нибудь и я буду обладателем гриндера,дождусь свой-обязательно закажу тебе такую приспособу! |
|
|
|
Отправлено: 02.03.14 09:45. Заголовок: Коллеги, выполняю пр..
Коллеги, выполняю просьбу Геннадия Копылова (он совсем не дружен с компьютером). Имеет желание продать "гравицапу" от Мастера Виля. В прекрасном состоянии, с "тюнингованными" ручками. 30 000 рублей.
|
|
|
|
Отправлено: 02.03.14 11:57. Заголовок: Желающие есть-информ..
Желающие есть-информацию передам.К тискам Виталия потихоньку привык,некоторые выступающие элементы убрал,позже сделаю губки на одном "червяке" -по моим наблюдениям это будет лучший вариант тисков для наших работ.Они достаточно массивны для выполнения практически любых применяемых техник по нашей теме,а установка на "одной ноге " позволяет в течении минуты их снимать/ставить и не ломая спину ,отодвигать в сторонку в подготовленные сбоку "ясли".  |
|
|
|
|
| |
Сообщение: 63
Зарегистрирован: 30.11.09
Откуда: Москва
Репутация:
0
|
|
Отправлено: 01.08.14 22:53. Заголовок: Август пишет: устан..
Август пишет: | цитата: | | установка на "одной ноге " |
|
А как это? стержень вбок и шарнир? А снизу на пол что опирается? |
|
|
|
|
| |
Сообщение: 159
Зарегистрирован: 13.11.11
Откуда: Россия, Санкт-Петербург
Репутация:
0
|
|
Отправлено: 02.03.14 16:54. Заголовок: с удовольствием бы в..
с удовольствием бы взял. но в данный момент очень ограничен в средствах.если не уйдут до момента когда будут деньги, то возьму.
|
|
|
|
Отправлено: 11.03.14 02:57. Заголовок: Ну и раз такая "..
Ну и раз такая "пьянка"!Хочу ия еще раз,(еще много много раз),сказать спасибо Виталию,за сей дивный агрегат "Гравицапа"!!!И как я раньше без нее работал?? А моя (Гравицапа) под номером 1!!!Виталь,здоровья тебе и твоим близким,семейного благополучия и достатка!Мое уважение!!!p.s. ...из Гильдии он надумал уйтить...я те уйду!!!!  |
|
|
|
Отправлено: 20.09.14 07:22. Заголовок: Ребята, тиски которы..
Ребята, тиски которые изготавливал Виталий не могут стоить30т..Я как человек который так или иначе связаный всю жизнь с инструментальным производством могу вам сказать что 30 т. -это значит просто подарить такой инструмент,изготавливать их абсолютно не выгодно,очень много времени уходит,кроме того прошло время когда можно было любую железку на шару или за бутылку достать сами знаете где.Сейчас всё нужно купить.оплатить аренду помещения,обслужить станки ,и при этом из 30 тыс. что то в клювике домой принести ,а при нынешней дороговизне цена такого уникального оборудования изготавливаемого штучно и тупиковым методом должна быть интересна производителю.
|
|
|
|
Отправлено: 20.09.14 15:12. Заголовок: Владимир пишет: кот..
Владимир пишет: | цитата: | | которые изготавливал Виталий |
|
Эх, всё в прошедшем времени, "изготавливал", не сбылась ещё моя предпоследняя мечта - иметь в своей мастерской современное металлорежущее оборудование средних размеров. Когда сбудеться - тогда и с тисками проблем не будет.... Владимир пишет: | цитата: | | Ребята, тиски которые изготавливал Виталий не могут стоить30т |
|
не 30 а 25 и скидки делал некоторым товарищам.... А вообще Владимир, спасибо, ты всё понимаешь, как мастер мастера. Есть просто одно "но" и не только по тискам или твоим замечательным пневмограврам. Иногда на форумах возникают темы - "а чо это все магазины завалены импортными ножами, а где наши мастера, да мы всех порвём если захотим!" Захотеть то можно, а вот "порвать" нет. Любое производство это - техническая идея, далее инженерная работа и работа технолога. Это надо понимать, и если мастер не может быть один в этих трёх ипостасиях, технологии он должен покупать. чтобы его мастерская процветала................. А у нас ителегент, в нашем случае техник, как был вшивым и в очках, так и остался к сожалению, государству он не нужен |
|
|
|
Отправлено: 21.09.14 07:54. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | А вообще Владимир, спасибо, ты всё понимаешь, как мастер мастера. |
|
Согласен полностью со всем, что вы оба написали и подписываюсь под каждым вашим словом. Сам я тоже из инструментального производства и все оборудование которое имею начиная от титанового пинцета до вальцов, станков для обработки камня, бормашинок и т.д. и т.д. делал сам Точно не помню, но в 60 годы кажется, где-то то читал, что население Японии на 85% оснащено электроникой и только на 5% сантехникой. |
|
|
|
Отправлено: 21.09.14 10:34. Заголовок: Тим пишет: Японии ..
Тим пишет: | цитата: | | Японии на 85% оснащено электроникой и только на 5% сантехникой. |
|
Бедненькие хотя наверно счас у них каждый унитаз к компу подключен |
|
|
|
Отправлено: 22.09.14 20:55. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: Если все таки он есть. Тем более, что унитаз сделать это не комп построить. |
|
|
|
Отправлено: 25.09.14 18:19. Заголовок: Появилась у меня п..
Появилась у меня проблема,о которой предупреждал Владимир-ржавчина внутри компрессорного ресивера.На выходе из соска компрессора образовалась несимпатичная рыжая масса ,на основе какой-то смазки.В перспективе ,я планировал заменить существующий на большего объема и из синтетических материалов.А пока поснимал атрибутику,вставил деревянные пробки ,насыпал железных шариков и дал поработать этому миксеру с часок.Потом добавил паяльной кислоты , оловянный пруток и газовой горелкой "готовил " это некоторое время.Лишнее слил вместе с шариками в горячем виде,внутри вроде все блестит.  Старые табуретки могут еще пригодиться. |
|
|
|
Отправлено: 25.09.14 19:21. Заголовок: Август пишет: .А по..
Август пишет: | цитата: | | .А пока поснимал атрибутику,вставил деревянные пробки ,насыпал железных шариков и дал поработать этому миксеру с часок.Потом добавил паяльной кислоты , оловянный пруток и газовой горелкой "готовил " это некоторое время. |
|
Да так даже в средние века ресиверы не пытали А использование табуретки оригинально. |
|
|
|
|
| |
Сообщение: 69
Зарегистрирован: 30.11.09
Откуда: Москва
Репутация:
0
|
|
Отправлено: 30.09.14 14:54. Заголовок: Август пишет: Потом..
Август пишет: | цитата: | | Потом добавил паяльной кислоты , оловянный пруток и газовой горелкой "готовил |
|
Вы ОЧЕНЬ смелый человек, если будете использовать его по назначению в помещении! |
|
|
|
Отправлено: 30.09.14 16:15. Заголовок: Trionix пишет: Вы О..
Trionix пишет: | цитата: | | Вы ОЧЕНЬ смелый человек, если будете использовать его по назначению в помещении! |
|
Спасибо за комплимент,только ядерного реактора после лужения не получилось,а у вас? |
|
|
|
Отправлено: 01.10.14 14:43. Заголовок: Август пишет: Анд..
Август пишет:
Андрюх ты типа размазал жидкое олово при помощи шариков?
А как швы после прогрева не поползут?
|
|
|
|
Отправлено: 01.10.14 17:48. Заголовок: Корпус ресивера ста..
Корпус ресивера стальной- из двух половинок,соединенных при помощи сварки.Залезть внутрь и зачистить поверхность очень сложно - ,всего пять 9 миллиметровых отверстий .Шарики выполняли зачистку внутренней поверхности,что при горячем лужении важно,можно было использовать сухой крупный песок,но перед добавкой олова его надо было бы удалять и промывать систему.Кстати после заводской сборки внутри ресивера много металлического мусора,он в первую очередь и ржавеет. |
|
|
|
Отправлено: 02.10.14 08:15. Заголовок: Блин. я спросил ты л..
Блин. я спросил ты лудил с шариками или без?
|
|
|
|
Отправлено: 02.10.14 15:42. Заголовок: Лудил с шариками,но ..
Лудил с шариками,но размазывать олово не надо- оно и так слишком жидкое.Потом просто вылил все ,в горячем виде ,через пятую(дренажную) дырочку-на шариках тоже качественное покрытие.Такой процесс с шариками обычно называют галтовкой и применяется для предварительной очистки и обработки поверхности металла.В определенных условиях,можно получить упрочнение поверхности.
|
|
|
|
Отправлено: 02.10.14 19:44. Заголовок: Август пишет: Лудил..
Август пишет: с шариками. Извини за дотошность, а почему с шариками? Были бы кубики-лудил кубиками,а так- были только шарики. |
|
|
|
Отправлено: 15.04.16 20:55. Заголовок: http://f1.s.qip.ru/~..
|
|
|
|
Отправлено: 16.04.16 12:08. Заголовок: Владимир пишет: Поп..
Владимир пишет: | цитата: | | Попались мне под руку тисочки шаровые маленькие 130мм,очень быстро и легко переделал с плавающим центром |
|
Красивые тисочки! Я сначала то же на шар хотел поставить, но мне показалось что для слесарных работ такая система слабовата... |
|
|
|
Отправлено: 15.04.16 21:10. Заголовок: Симпатичные тисочки..
Симпатичные тисочки и раскрываются хорошо.Я тиски Виталия,довольно прилично переделал-когда соберу под граверовку ,скину фотку.
|
|
|
|
Отправлено: 15.04.16 22:30. Заголовок: Хочу посадить их ещё..
Хочу посадить их ещё вот на такой же фиксирующий щарик вместо полусферы,это немного придасть универсальности и гибкости в работе .Вращение губок и плавающий центр сохраню.  |
|
|
|
|
| |
Сообщение: 435
Зарегистрирован: 13.11.11
Откуда: Россия, Санкт-Петербург
Репутация:
0
|
|
Отправлено: 17.04.16 18:10. Заголовок: Виталий,Смотря из ка..
Виталий,Смотря из какого материала сделано. если всё нормальное а не дюраль,то вполне.
|
|
|
|
Отправлено: 11.07.16 12:50. Заголовок: Новый столик для тис..
|
|
|
|
Отправлено: 12.07.16 02:40. Заголовок: Кулибин! - что ещё о..
Кулибин! - что ещё о тебе сказать! |
|
|
|
Отправлено: 12.07.16 03:29. Заголовок: маркетрист пишет: К..
маркетрист пишет: | цитата: | | Кулибин! - что ещё о тебе сказать! |
|
Да ну, какой там Кулибин, конструкция то простейшая |
|
|
|
Отправлено: 12.07.16 03:46. Заголовок: Виталя, а я сейчас к..
Виталя, а я сейчас как раз работаю на твоих тисках,плотно сижу за ними,все хорошо,все удобно,есть один минус,который ты решил столиком..Но мне такой вариант не подходит.рабочее место у меня по другому ..На маленьких деталях спасает шрабкугель (мне его Сергей Белов подогнал,за что ему УПСОУ!!)но вот беда с большими деталями,когда приходится резать пневмоштихелем под микроскопом,вот там начинается засада.!Стоит задача гравировка ружейного ствола в районе патронника.Ума не при ложу как и куда зажать,чтобы работать по радиусу ???Может друзья Туляки что подскажут???Ауууу!!Как??И куда зажать,чтобы можно было проворачивать стволы по оси,навстречу реза пневмы?и все это под микроскоп,в Бинокулярах плохо вижу...
|
|
|
|
Отправлено: 12.07.16 05:22. Заголовок: Муса пишет: .Ума не..
Муса пишет: | цитата: | | .Ума не при ложу как и куда зажать |
|
Отпили ножовкой по металлу казённую часть стволов. Зажмись как удобно в гравицапу, отгравируй. Потом припаяй на место ( можно на олово) и зачерни стволы. При первом выстреле стволы улетят в даль. На вопрос заказчика "Мусик, что это было??? " - ты гордо отвечай: " Современное направление в искусстве - ПЕРФОРМАНС!" - и сделай загадочное лицо |
|
|
|
Отправлено: 12.07.16 05:22. Заголовок: Муса пишет: .Ума не..
Лицо, на всякий случай, прикрой руками |
|
|
|
Отправлено: 12.07.16 09:15. Заголовок: Ага, из отпиленных ..
Ага, из отпиленных стволов , Я ,тебе- Муся ножигов накуячу...
|
|
|
|
Отправлено: 12.07.16 04:07. Заголовок: Муса, вот простейша..
 Муса, вот простейшая конструкция, можно сделать из дерева, зажимаешь её в гравицапу, левой рукой или правой как тебе удобнее крутишь стволы на 360 градусов. Если двухстволка сначала один потом другой, и гравируемый участок у тебя всегда под микроскопом.... |
|
|
|
Отправлено: 12.07.16 04:19. Заголовок: Вот!!То что доктор п..
|
|
|
|
Отправлено: 12.07.16 04:23. Заголовок: Муса пишет: Спасибо..
Муса пишет: Всегда пожалуйста, Утром на природе в тишине и одиночестве мысль так и бурлит |
|
|
|
Отправлено: 12.07.16 04:21. Заголовок: Теперь с чувством по..
Теперь с чувством полного удовлетворения от прожитого дня, я пошел спать!!!! |
|
|
|
Отправлено: 14.07.16 02:51. Заголовок: Игорек,я думал ты мн..
Игорек,я думал ты мне друг...а ты вон ....с шотландцем то оно понятно,тот еще Волчара..! |
|
|
|
Отправлено: 14.07.16 14:18. Заголовок: В продолжении темы п..
В продолжении темы приспособы для вращения стволов при гравировке. Соорудил сегодня приспособу для комфортного нанесения рисунка на клинок под травление - может идея кому сгодится. Клинок можно крутить на 360 градусов и работать сразу с двух сторон. Из фото я думаю всё понятно....    |
|
|
|
Отправлено: 14.07.16 18:33. Заголовок: Приспособа интересна..
Приспособа интересная, если барашки винтов при этом не мешают руке.
|
|
|
|
Отправлено: 14.07.16 19:21. Заголовок: маркетрист пишет: П..
маркетрист пишет: | цитата: | Приспособа интересная, если барашки винтов при этом не мешают руке.
|
|
Да нет, не мешают и там несколько рядов отверстий - можно раздвинуть, у меня есть простая где клинок просто крепится и находится параллельно столу, это мне было неудобно. Сейчас можно легко менять угол наклона, уже опробовал, мне подходит |
|
|
|
Отправлено: 15.07.16 02:13. Заголовок: :sm36: :sm36: свет..
|
|
|
|
|
| |
Сообщение: 158
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 14.11.16 23:12. Заголовок: Второй и последующие..
Второй и последующие экземпляры, теперь вращение и наклон это три разных винта.  По просьбе Надежды, ученицы Олега Семенова, привезу инструмент на занятия (вероятно 19-го), чтобы получить конструктивную критику Фото в недокрашенном состоянии... ну не маляр я... |
|
|
|
Отправлено: 15.11.16 15:48. Заголовок: Trionix пишет: Втор..
Trionix пишет: | цитата: | | Второй и последующие экземпляры, теперь вращение и наклон это три разных винта. |
|
Уже лучше, в сравнении с предыдущем вариантом. Ещё бы чуть поаккуратнее - сварку болгаркой подчистить и вместо болтов барашки поставить. |
|
|
|
|
| |
Сообщение: 160
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 15.11.16 19:09. Заголовок: А вот и вопрос - с ч..
А вот и вопрос - с чем удобнее работать - внутренний шестигранник, барашки, болт обычный, винт под отвертки?
мне лично удобнее болты - ключ на 10 висит на магнитике на стене около стола, а затяжка сильнее при моих слабых пальцах.
|
|
|
|
Отправлено: 15.11.16 20:01. Заголовок: Trionix пишет: А во..
Trionix пишет: | цитата: | А вот и вопрос - с чем удобнее работать - внутренний шестигранник, барашки, болт обычный, винт под отвертки?
мне лично удобнее болты - ключ на 10 висит на магнитике на стене около стола, а затяжка сильнее при моих слабых пальцах.
|
|
Я бы поставил внутрений шестигранник, а так по желанию заказчика... |
|
|
|
Отправлено: 17.11.16 23:53. Заголовок: Неее,гравицапа от Ви..
Неее,гравицапа от Вили-это наше Все!!Каждый раз,устанавливая очередную деталь для гравировки на гравицапу,-благодарю Виталия!!Спасибо!Например крайнюю работу,без нее я не сделал бы.. |
|
|
|
Отправлено: 18.11.16 03:14. Заголовок: Муса пишет: гравица..
Муса пишет: | цитата: | | гравицапа от Вили-это наше Все!! |
|
Да, берёшь её в руки и сразу ощущаешь себя настоящим мужиком Женщина с ней не справится. Моя "Гравицапа" весит, например, 25 кг |
|
|
|
Отправлено: 18.11.16 07:57. Заголовок: Муса пишет: Неее,гр..
Муса пишет: | цитата: | | Неее,гравицапа от Вили-это наше Все!!Каждый раз,устанавливая очередную деталь для гравировки на гравицапу,-благодарю Виталия!!Спасибо!Например крайнюю работу,без нее я не сделал бы.. |
|
маркетрист пишет: | цитата: | Да, берёшь её в руки и сразу ощущаешь себя настоящим мужиком
Женщина с ней не справится. Моя "Гравицапа" весит, например, 25 кг |
|
Спасибо.......так накатит тоска зайду в эту тему, почитаю ваши отзывы, и на душе светлее и тоска отступает Кстати на днях полностью сформировалась концепция "гриндера художника-оружейника полу универсального", до универсального пока не дотягивает, и пусть он будет - "Пипиладз". Так глядишь к 2020 году соберём полноценный космический (фантастический) корабль - и на марс, надож с ихними мастерами-оружейниками познакомится чёрт побери! |
|
|
|
|
| |
Сообщение: 163
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 18.11.16 11:26. Заголовок: маркетрист пишет: Ж..
маркетрист пишет: | цитата: | | Женщина с ней не справится. Моя "Гравицапа" весит, например, 25 кг |
|
Вот и ниша для меня - облегченная версия весом 6-7 кг, кстати первый экземпляр ушел именно девушке, и довольно изящной ;) |
|
|
|
Отправлено: 18.11.16 15:31. Заголовок: Trionix пишет: кста..
Trionix пишет: | цитата: | | кстати первый экземпляр ушел именно девушке, и довольно изящной ;) |
|
Ты заинтриговал, не только новым экземпляром, но и "довольно изящной девушкой". Показал бы обоих |
|
|
|
|
| |
Сообщение: 168
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 19.11.16 20:42. Заголовок: девушки
маркетрист пишет: | цитата: | | заинтриговал, не только новым экземпляром, но и "довольно изящной девушкой". Показал бы обоих |
|
раненый в руку Олег Семенов учит гравировке, а три изящные девушки слушают...  вот. И тиски тоже в кадре... P.S. подарил тиски Олегу Семенову. |
|
|
|
Отправлено: 20.11.16 17:07. Заголовок: Trionix пишет: ране..
Trionix пишет: | цитата: | | раненый в руку Олег Семенов учит гравировке, а три изящные девушки слушают... |
|
Слегка раненый...))) Что не помешало проведению занятий по гравировке...))) Trionix пишет: Тиски не только в кадре, но и у меня дома. Алексей! Спасибо за подарок!!! Буду их обкатывать. |
|
|
|
|
| |
Сообщение: 164
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 18.11.16 16:02. Заголовок: экземпляр серый, фот..
экземпляр серый, фото выше.
А девушку сфотографировать не сообразил, наверно завтра, заодно получу конструктивную критику от Семенова.
|
|
|
|
Отправлено: 18.11.16 23:28. Заголовок: Виталя,по старой пам..
|
|
|
|
Отправлено: 19.11.16 06:42. Заголовок: Муса пишет: Виталя,..
Муса пишет: | цитата: | | Виталя,по старой памяти .Я первый, в обкатке твоих инженерных мыслей,воплощенных в металл только в 2020 мне она уже на вряд ли понадобится...я хочу уйти на пенсию,и только творить.. |
|
Муса конечноя помню, что ты первый Да пока мысли и эскизы но мне надо свою мастерскую пополнить парой новых гриндеров к следующему лету. Те что есть уже не устраивают своими характеристиками. Муса, я и счас желаю тебе творчества, в полном смысле этого слова. Но думаю "государство всегда с нами" придумает что нибудь чтоб и на пенсии не скучать, а то и вообще пенсионный возраст повысит. |
|
|
|
|
| |
Сообщение: 135
Настроение: Пивка бы щас......
Зарегистрирован: 09.02.11
Откуда: Тула
Репутация:
0
|
|
Отправлено: 19.11.16 07:17. Заголовок: Виталь , а ты гринде..
Виталь , а ты гриндера исключительно себе делать будешь ?
|
|
|
|
Отправлено: 19.11.16 07:23. Заголовок: Bobkoff пишет: Вита..
Bobkoff пишет: | цитата: | | Виталь , а ты гриндера исключительно себе делать будешь ? |
|
Привет, Сергей! Планирую и гильдию обеспечить качественными удобными аппаратами. Если интерес есть заведём отдельную тему для обсуждения, у меня концепция уже сформировалась, но и мнение мастеров конечно нужно учитывать... |
|
|
|
Отправлено: 19.11.16 21:07. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | Bobkoff пишет:
цитата:
Виталь , а ты гриндера исключительно себе делать будешь ?
Привет, Сергей!
Планирую и гильдию обеспечить качественными удобными аппаратами. Если интерес есть заведём отдельную тему для обсуждения, у меня концепция уже сформировалась, но и мнение мастеров конечно нужно учитывать...
|
|
 Виталий,а для полного комплекта можно и такой гриндер в коробку |
|
|
|
Отправлено: 22.11.16 02:49. Заголовок: Владимир пишет: Есл..
Владимир пишет: | цитата: | | Если интерес есть заведём отдельную тему для обсуждения |
|
Владимир, если есть, что показать и обсудить, открывай тему по гриндерам. |
|
|
|
Отправлено: 19.11.16 08:20. Заголовок: Виталий, мысли есть,..
Виталий, мысли есть, и предложения тоже!
|
|
|
|
Отправлено: 16.03.18 16:45. Заголовок: https://www.youtube...
|
|
|
|
Отправлено: 16.03.18 16:52. Заголовок: Ох эта упоительная в..
|
|
|
|
|
| |
Сообщение: 237
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 08.05.18 10:30. Заголовок: А вот и шарик имени ..
А вот и шарик имени Русинова, со "скелетными" губками, механизмом вращения верхней половины относительно нижней и притягом верхней части к нижней.  Отверстие выше экватора для ключа, которым затягивается вращение верха относительно низа. Винт, стягивающий губки, тоже под шестигранник и поворачивается ключом через отверстие, то есть снаружи шара не выступают никакие винты и прочие цепляющие части, наружние края губок заовалены. Отверстие ниже "экватора" технологическое, для сборки. Нижняя полусфера как обычно замусорена обрезками стали и забетонирована для веса и гашения вибрации. |
|
|
|
Отправлено: 07.08.18 16:33. Заголовок: Оригинально, с шаром..
Оригинально, с шаром. Тоже делаю сейчас "гравицапу на шару", ударение на "у". На базе подшипника ШСЛ, с диаметром шара 160 мм.. Бутылка для размера |
|
|
|
Отправлено: 07.08.18 16:35. Заголовок: https://preview.ibb...
|
|
|
|
Отправлено: 11.08.18 03:40. Заголовок: Точим понемногу.... ..
Точим понемногу....   |
|
|
|
|
| |
Сообщение: 243
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 16.08.18 15:26. Заголовок: А на какой угол накл..
А на какой угол наклоняется верх шара?
|
|
|
|
Отправлено: 18.08.18 04:41. Заголовок: да я ещё не мерил, з..
да я ещё не мерил, заложил максимально возможный.....думаю через недельку будут готовы тогда всё выложу.
|
|
|
|
Отправлено: 15.10.19 16:20. Заголовок: Ну вот, обещал через..
|
|
|
|
|
| |
Сообщение: 252
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 23.10.19 09:49. Заголовок: Интересно! Шар, меха..
Интересно!
Шар, механически притянутый к основанию, а выше все Ваши чудеса со сдвигом кулачков, маятниковым движением и вращением всего верха?
Смущает приваренный фрагмент квадрата ( на фото слева) с проходящим сквозь него винтом, и приваренный же кусочек такого же проката справа, второе явно какая-то ручка, но смысл ее мне не ясен.
Попытка притянуть шар к основанию у меня тоже была, вернее идея была не моя, делал по просьбе, но та "куролапа" больше никому интересна не была, хотя смысл свой оправдывала - удобнее сбор опилок.
Ваше произведение, как обычно, монументальное и надежное.
Поздравляю!
Р.S. а наш кот не вынес запаха от покраски потолка водоэмульсионной краской и сдох. Всего какие-то 13 лет прожил.
|
|
|
|
Отправлено: 25.10.19 14:36. Заголовок: Trionix пишет: Шар,..
Trionix пишет: | цитата: | | Шар, механически притянутый к основанию, а выше все Ваши чудеса со сдвигом кулачков, маятниковым движением и вращением всего верха? |
|
Да всё так... Trionix пишет: | цитата: | Смущает приваренный фрагмент квадрата ( на фото слева) с проходящим сквозь него винтом, и приваренный же кусочек такого же проката справа, второе явно какая-то ручка, но смысл ее мне не ясен.
Попытка притянуть шар к основанию у меня тоже была, вернее идея была не моя, делал по просьбе, но та "куролапа" больше никому интересна не была, хотя смысл свой оправдывала - удобнее сбор опилок. |
|
Да, шар притягивается сверху вниз с помощью этих привареных элементов и рукоятки, всё в принципе работает и держит намертво, но в следующей гравицапе будут изменения в этом узле.... да...котика жаль...у нас ушли два перса, один от старости, другой болел, а этот простой с помойки, но ведёт себя как аристократ! |
|
|
|
Отправлено: 17.11.19 08:39. Заголовок: https://i.postimg.cc..
|
|
|
|
Отправлено: 17.11.19 08:41. Заголовок: Ну вот, гравицапа &#..
Ну вот, гравицапа "на шару" - в основании шар, эту установлю у себя дома...
|
|
|
|
|
| |
Сообщение: 7
Настроение: Хорошее....
Зарегистрирован: 11.06.19
Откуда: Россия, Владивосток
Репутация:
0
|
|
Отправлено: 17.11.19 12:56. Заголовок: Мастер Виля пишет: ..
Мастер Виля пишет: | цитата: | | Ну вот, гравицапа "на шару" - в основании шар, эту установлю у себя дома... |
|
Шикарная вещь ! ....... Я вот приноровился к простому шарногелю в этих делах , да . долы на нем резать не получится ( как и другие тяжелые работы ) но " ювелирка " отлично .... Морской климат дико влажный , приходится раз ( а то и два ) раза в год перекрашивать , ржавеет все до невозможности )))))) тут конечно простота конструкции шарногеля в выигрыше , легко разобрать , обслужить , перекрасить ...... Но всегда по белому завидовал обладателям данных гравицап |
|
|
|
Отправлено: 17.11.19 15:23. Заголовок: Даниил пишет: Шикар..
Даниил пишет: Спасибо, пытаюсь сейчас упростить конструкцию, сделать её более технологичной... |
|
|
|
Отправлено: 19.01.20 08:11. Заголовок: Изготовление тисков ..
Изготовление тисков художника-оружейника универсальных будет продолжено. Первая небольшая серия планируется в середине мая. Заготовки уже в процессе изготовления. Мне нужно знать есть ли интерес на сегодня на данную продукцию. Почти все тиски сделанные ранее, насколько я знаю, остались у гильдийцев.  эти из прошлой серии... |
|
|
|
Отправлено: 19.01.20 09:01. Заголовок: Нашёл в сети пару от..
|
|
|
|
Отправлено: 20.01.20 13:59. Заголовок: Делаем понемногу заг..
|
|
|
|
Отправлено: 16.02.20 14:50. Заголовок: небольшое прибавлени..
|
|
|
|
Отправлено: 01.03.20 05:27. Заголовок: https://i.postimg.cc..
  первая из новой серии в стадии завершения, эта из больших, диаметр 200, будут доп пластины для зажима заготовок диаметром до 350 мм.. |
|
|
|
|
| |
Сообщение: 205
Зарегистрирован: 26.03.10
Откуда: Россия, станица Брюховецкая
Репутация:
0
|
|
Отправлено: 03.03.20 20:58. Заголовок: Виталий, приветствую..
Виталий, приветствую. Цена гравицапы?
|
|
|
|
Отправлено: 04.03.20 14:16. Заголовок: 30, но планирую боле..
30, но планирую более бюджетный и простой вариант...
|
|
|
|
Отправлено: 15.03.20 05:37. Заголовок: Первая, внеплановая ..
|
|
|
|
|
| |
Сообщение: 256
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 02.04.20 14:23. Заголовок: Грандиозный артефакт..
Грандиозный артефакт!
Кстати, русская почта не возит посылки тяжелее 31 кг, это просто вспомнилось к весу артефакта.
|
|
|
|
Отправлено: 02.04.20 17:21. Заголовок: Trionix пишет: Гран..
Trionix пишет: | цитата: | Грандиозный артефакт!
Кстати, русская почта не возит посылки тяжелее 31 кг, это просто вспомнилось к весу артефакта. |
|
Спасибо! Заказчику то же очень понравилось. Я такие вещи ТК отправляю. |
|
|
|
Отправлено: 07.04.20 07:14. Заголовок: https://www.youtube...
|
|
|
|
|
| |
Сообщение: 1
Настроение: !
Зарегистрирован: 19.04.09
Откуда: Россия, Краснодар
Репутация:
0
|
|
Отправлено: 20.05.20 12:07. Заголовок: Виля дорогой изготов..
Виля дорогой изготовляеш тиски ? и сколько стоят .С уважением .
|
|
|
|
Отправлено: 02.06.20 04:38. Заголовок: В июне должен законч..
В июне должен закончить весеннюю партию, следующая если буду делать август - сентябрь, просто не знаю успею в этом году поставить станки и сделать отопление в мастерской......если есть интерес напишите лучше мне на ящик отвечу подробней ra9usb@mail.ru
|
|
|
|
Отправлено: 02.06.20 05:35. Заголовок: https://i.postimg.cc..
    Особенность этой конструкции очень плавная и мягкая регулировка усилия вращения, от свободной до полной остановки, причём владелец гравицапы сам может выбрать "плавность" регулировки заменой пружинки и сухарика (капролоктан), которые входят в комплект. Естественно есть и рукоятка быстрой фиксации, которая не связана с регулировкой плавности вращения. |
|
|
|
Отправлено: 02.06.20 06:04. Заголовок: https://i.postimg.cc..
|
|
|
|
Отправлено: 02.06.20 07:32. Заголовок: https://i.postimg.cc..
|
|
|
|
Отправлено: 07.06.20 03:11. Заголовок: Хорошо потрудились -..
|
|
|
|
|
| |
Сообщение: 261
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 21.09.20 21:44. Заголовок: Для оживления крепко..
Для оживления крепко спящего форума - насадка на шрабкугель для инкрустации рукояток  photo upload sites сварено из куска трубы и уголка за 10 минут |
|
|
|
Отправлено: 26.09.20 17:47. Заголовок: Trionix пишет: свар..
|
|
|
|
|
| |
Сообщение: 262
Зарегистрирован: 30.11.09
Откуда: Щелково, МО
Репутация:
0
|
|
Отправлено: 24.10.20 00:03. Заголовок: Этот народ непобедим..
|
|
|
|
Отправлено: 27.10.20 06:59. Заголовок: Trionix пишет: Этот..
Trionix пишет: а масса? Это без массы полная ерунда... |
|
|
|
Отправлено: 12.03.22 06:22. Заголовок: https://i.postimg.cc..
|
|
|
|
Отправлено: 12.03.22 06:25. Заголовок: https://i.postimg.cc..
|
|
|
|
Отправлено: 12.03.22 06:28. Заголовок: https://i.postimg.cc..
|
|
|
|
Отправлено: 12.03.22 06:32. Заголовок: Что-то на форуме сов..
Что-то на форуме совсем тишина.... Рад сообщить что сезон "выращивания" Гравицап у меня на даче открыт!   в этом году будет много нового как по качеству так и функциональности |
|
|
|
Отправлено: 16.05.22 14:49. Заголовок: https://i.postimg.cc..
|
|
|
|
Отправлено: 17.05.22 10:25. Заголовок: https://i.postimg.cc..
|
|
|
|
Отправлено: 17.05.22 10:27. Заголовок: https://i.postimg.cc..
 у меня враги ватсап отключили, пора форум возрождать. |
|
|
|
|
| |
Сообщение: 318
Настроение: Замечательное!:)
Зарегистрирован: 04.02.11
Откуда: Russia, Мурманская область
Репутация:
0
|
|
Отправлено: 04.08.22 00:50. Заголовок: :sm36:..
|
|
|
|
Ответов - 278
, стр:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
All
[только новые]
|
|
Пока народ раскачивается,задает вопросы,сомневается...Я тихо,как настоящий кабардос, резко выбрасываю правую руку в верхс криком,нет...с воплем -Чур я первый!
А здесь как по формуле масса - в плюс, звук - в минус!!!
?
Вес у тисков килограм сорок не меньше!!А на пеньке с вообще классно сидит..Но спасибо Августу,сделаю с песком как советуетhighduck !
.А пока пойду тоже ,хотя бы наведу порядок в балконной мастерской.
58х454 грамма = 26.3 кг
- участник сейчас на форуме
- участник вне форума
